Highlights & Details

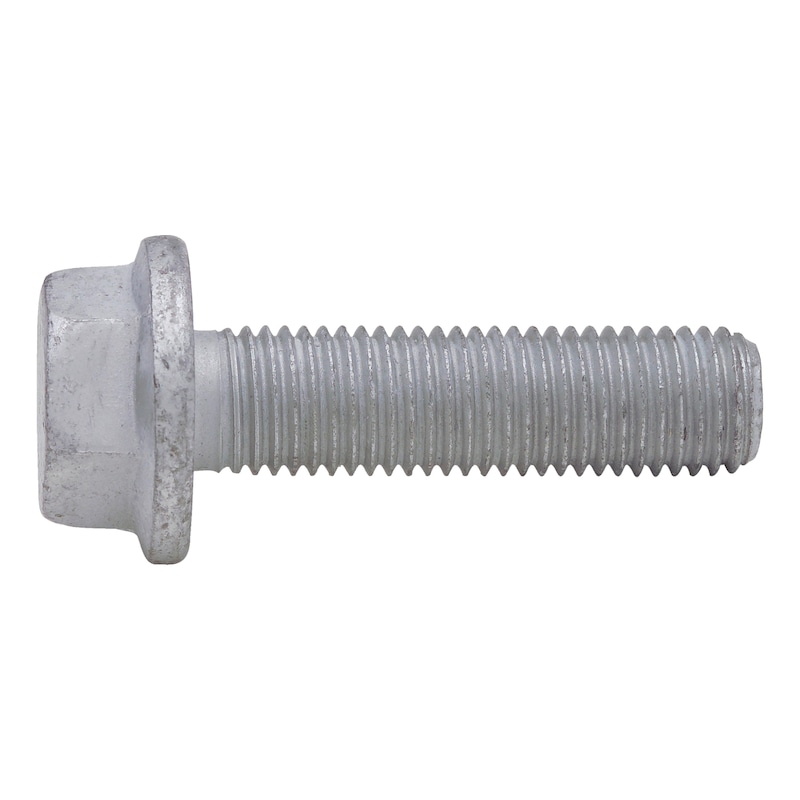

- Flanschkopfschraube nach MBN 10105, Form C (Teilgewinde)
- Stahl, Festigkeitsklasse 10.9
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40, Cr(VI)-frei
- Korrosionsschutz bis zu 720 h nach DIN EN ISO 9227 NSS
- Eingestelltes Reibwertfenster μ ges = 0,09 – 0,14 nach VDA 235 – 101
- Optimiert für hochbelastete Verbindungen im Nutzfahrzeugbau
Beschreibung
Diese Flanschkopfschraube nach MBN 10105 ist speziell für hochbeanspruchte Anwendungen im Nutzfahrzeugbau ausgelegt. Gefertigt aus Stahl der Festigkeitsklasse 10.9 und versehen mit einem silberfarbenen Zinklamellenüberzug nach DBL 9440.40, bietet sie einen leistungsfähigen, Cr(VI)-freien Korrosionsschutz gemäss VDA 235 – 104.42.
Die Korrosionsbeständigkeit beträgt je nach Nenndurchmesser bis zu 720 Stunden im Salzsprühnebeltest nach DIN EN ISO 9227 NSS – ohne Grundmetallkorrosion. Die Prüfung erfolgt frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“. Handlings-, Transport- und Montageprozesse können die Werte beeinflussen. Eine direkte Übertragung auf reale Einsatzbedingungen ist nur eingeschränkt möglich. Werkstoffkombinationen, Beschichtungen und Umgebungsbedingungen sind bei der Auslegung zu berücksichtigen.
Der integrierte Flansch reduziert die Flächenpressung unter dem Schraubenkopf durch eine vergrösserte Auflagefläche. Dadurch wird die Gefahr von Vorspannkraftverlusten durch Setzen minimiert. Die angepresste konkave Auflagefläche erhöht zusätzlich die Elastizität der Verbindung und hilft, Setz- und Kriechbewegungen auszugleichen.
Passend dazu: Sechskantmutter mit Flansch und Klemmteil MBN 13032, Stahl 10, Zinklamellenüberzug, Artikelnummer 026391.
Hinweise
Ab M12 mit Feingewinde verfügbar. Form C entspricht Teilgewinde. Die angegebenen Korrosionsbeständigkeiten gelten ausschliesslich für die Prüfung nach DIN EN ISO 9227 NSS im Zustand „wie beschichtet“.
Technische Daten

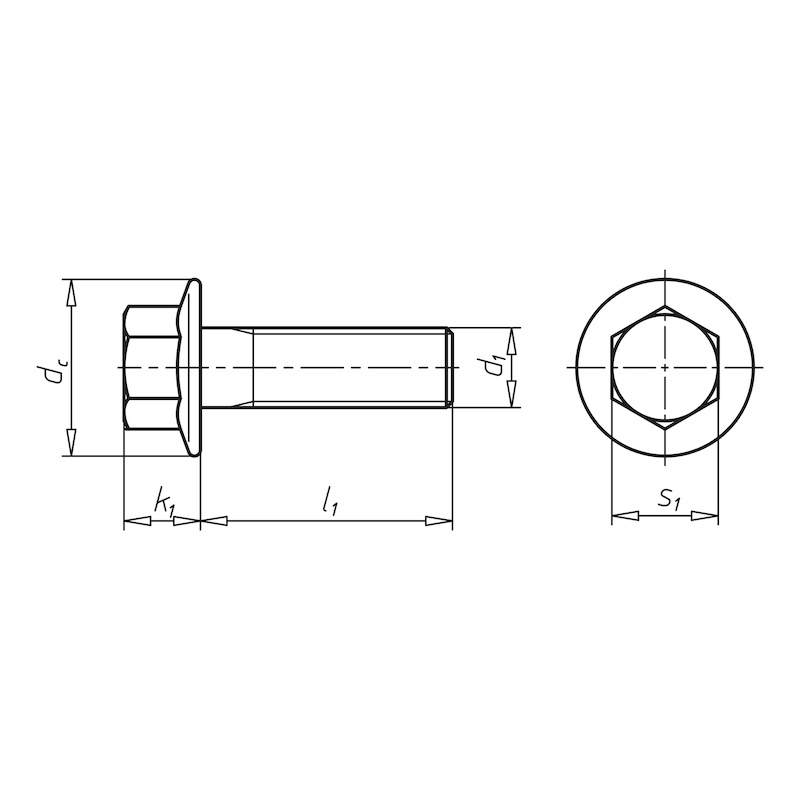

- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Oberfläche: Zink-Lamelle silber
- Beschichtung: DBL 9440.40, Cr(VI)-frei
- Reibwert: μ ges = 0,09 – 0,14 (VDA 235 – 101)
- Korrosionsschutzdauer: Bis zu 720 h nach DIN EN ISO 9227 NSS
- Kopfform: Sechskantkopf mit Flansch
- Antriebsart: Aussensechskant
- Gewindeart: Metrisches Gewinde
- Gewindeausführung: Teilgewinde (Form C)
- Produktklasse: A
- Einsatzbereich: Nutzfahrzeugbau
Lieferumfang
- Flanschkopfschraube nach MBN 10105, Stahl 10.9, Zink-Lamelle silber
