Highlights & Details

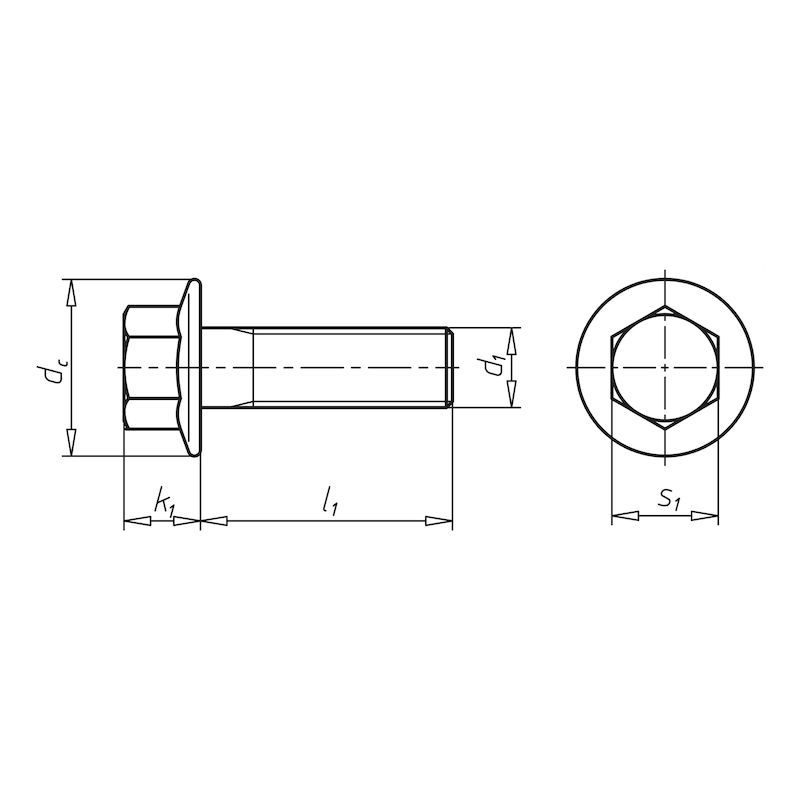

- Sechskant-Flanschkopfschraube nach MBN 10105
- Form C (Teilgewinde), ab M12 mit Feingewinde
- Stahl, Festigkeitsklasse 10.9
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei mit integrierter Schmierung
- Korrosionsschutz bis 720 h nach DIN EN ISO 9227 (NSS)
- Definierter Reibwert μ ges = 0,09 – 0,14
- Reduzierte Vorspannkraftverluste durch integrierten Flansch
Beschreibung
Diese Sechskant-Flanschkopfschraube nach MBN 10105 in der Festigkeitsklasse 10.9 ist für hochbelastete Verschraubungen im Fahrzeug- und Maschinenbau ausgelegt. Die Ausführung erfolgt in Form C mit Teilgewinde, ab M12 als Feingewinde.
Der silberfarbene Zinklamellenüberzug nach DBL 9440.40 ist Cr(VI)-frei und verfügt über eine in die Versiegelung integrierte Schmierung gemäss VDA 235 – 104.42. Dadurch erreichst du konstante Reibwerte von μ ges = 0,09 – 0,14 nach VDA 235 – 101 und eine hohe Prozesssicherheit bei der Montage.
Durch den integrierten Flansch wird die Flaechenpressung unter dem Schraubenkopf im Vergleich zu herkoemmlichen Sechskantschrauben ohne Flansch reduziert. Die Kraft verteilt sich auf eine vergroesserte Auflageflaeche, wodurch Setzerscheinungen minimiert und Vorspannkraftverluste deutlich verringert werden. Die angepresste konkave Auflagescheibe erhöht zusätzlich die Elastizität der Verbindung und gleicht Setz- sowie Kriechbewegungen weitgehend aus.
Hinweise
Die Korrosionsbeständigkeit beträgt bei ≤ M8 ca. 480 h und bei ≥ M10 ca. 720 h ohne Grundmetallkorrosion nach DIN EN ISO 9227 (NSS). Die angegebenen Werte gelten für die Salzsprühnebelprüfung frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch unvermeidbare Handling- und Montageprozesse können sich die Werte reduzieren.
Eine direkte Übertragung der Ergebnisse aus der Salzsprühnebelprüfung auf reale Verbau- und Betriebsbedingungen ist in den meisten Fällen nicht möglich. Bei der Auslegung einer Verbindung musst du die kombinierten Werkstoffe, mögliche Beschichtungen sowie die tatsächlichen Umgebungsbedingungen entsprechend berücksichtigen.
Technische Daten
- Norm: MBN 10105
- Form: C (Teilgewinde)
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Gewindeausführung: Ab M12 Feingewinde
- Oberfläche: Zinklamelle silber
- Oberflächenschutz: DBL 9440.40, Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsbeständigkeit: 480 h (≤ M8), 720 h (≥ M10) nach DIN EN ISO 9227 NSS
- Reibwert: μ ges = 0,09 – 0,14 (VDA 235 – 101)
Lieferumfang

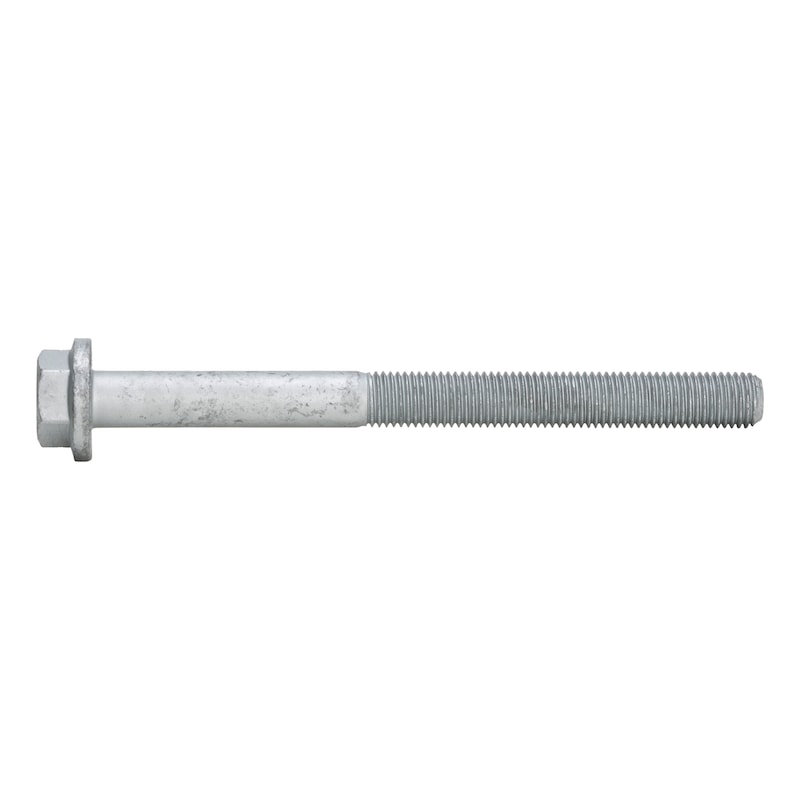

- Sechskant-Flanschkopfschraube nach MBN 10105, Stahl 10.9, Zinklamelle silber
