Highlights & Details
- Flanschkopfschraube nach MBN 10105
- Stahl, Festigkeitsklasse 10.9
- Feingewinde M14 x 1,5, Teilgewinde (Form C)
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsbeständigkeit bis ca. 720 h nach DIN EN ISO 9227 (NSS)
- Optimierte Vorspannkraft durch Flanschauflage
Beschreibung
Diese Flanschkopfschraube nach MBN 10105 ist speziell für anspruchsvolle Anwendungen im Nutzfahrzeugbau konzipiert. Gefertigt aus Stahl der Festigkeitsklasse 10.9 bietet sie eine hohe Belastbarkeit und zuverlässige Verbindungssicherheit.
Der silberfarbene Zinklamellenüberzug nach DBL 9440.40 mit integrierter Schmierung ist Cr(VI)-frei und erfüllt die Anforderungen gemäss VDA 235 – 104.42. Je nach Nenndurchmesser wird eine Korrosionsbeständigkeit von bis zu ca. 720 Stunden ohne Grundmetallkorrosion in der Salzsprühnebelprüfung nach DIN EN ISO 9227 (NSS) erreicht.
Der integrierte Flansch vermindert Vorspannkraftverluste durch Setzen an den Auflageflächen. Durch die vergrösserte Auflagefläche wird die Flächenpressung unter dem Schraubenkopf reduziert. Gleichzeitig erhöht die angepresste konkave Auflagescheibe die Elastizität der Verbindung, sodass Setz- und Kriechbewegungen weitgehend ausgeglichen und ein Abfall der Vorspannkraft minimiert werden.
Hinweise
Die angegebenen Korrosionsbeständigkeiten gelten für die Salzsprühnebelprüfung nach DIN EN ISO 9227 (NSS), frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch Handling- und Montageprozesse können sich die Werte reduzieren. Eine direkte Übertragung der Ergebnisse aus der Salzsprühnebelprüfung auf reale Einbau- und Betriebsbedingungen ist in den meisten Fällen nicht möglich. Bei der Auslegung einer Verbindung müssen Werkstoffkombinationen, Beschichtungen und Umgebungsbedingungen berücksichtigt werden.
Technische Daten
- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Oberfläche: Zink-Lamelle silber
- Oberflächenschutz: DBL 9440.40
- RoHS-konform: Ja
- Korrosionsschutzdauer: 720 h
- Gewindeart: Metrisches Feingewinde
- Gewinde: M14 x 1,5
- Gewindeausführung: Teilgewinde (Form C)

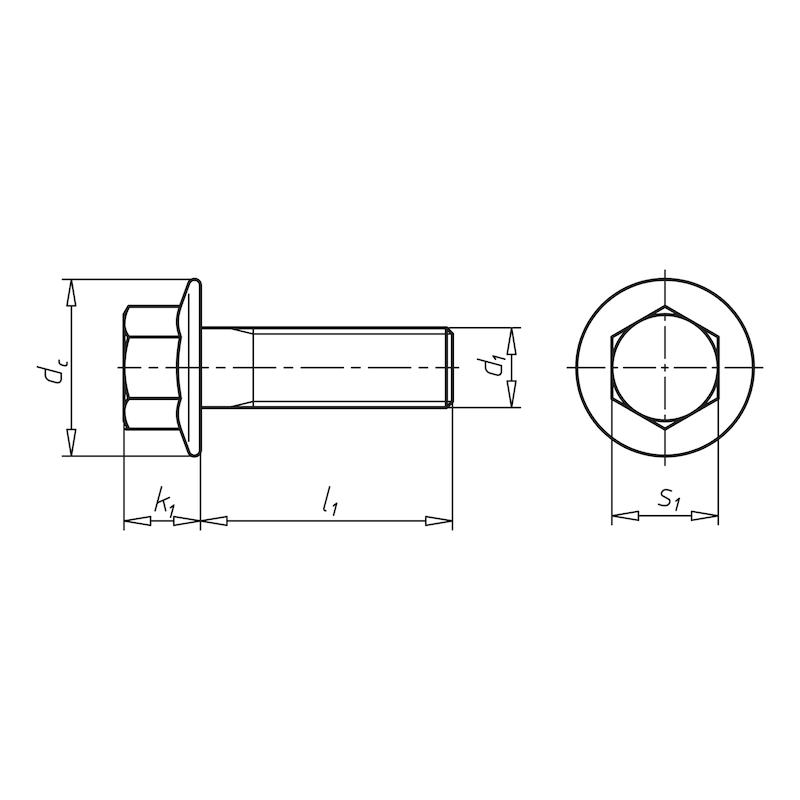

- Länge (l1): 120 mm
- Steigung: 1,5 mm
- Kopfform: Sechskantkopf mit Flansch
- Kopfdurchmesser (dc): 29,9 mm
- Kopfhöhe (k1): 12,8 mm
- Antrieb: Aussensechskant SW21
- Reibwert μ ges: 0,09 – 0,14 (VDA 235 – 101)
- Produktklasse: A
- Einsatzbereich: Nutzfahrzeugbau
Lieferumfang

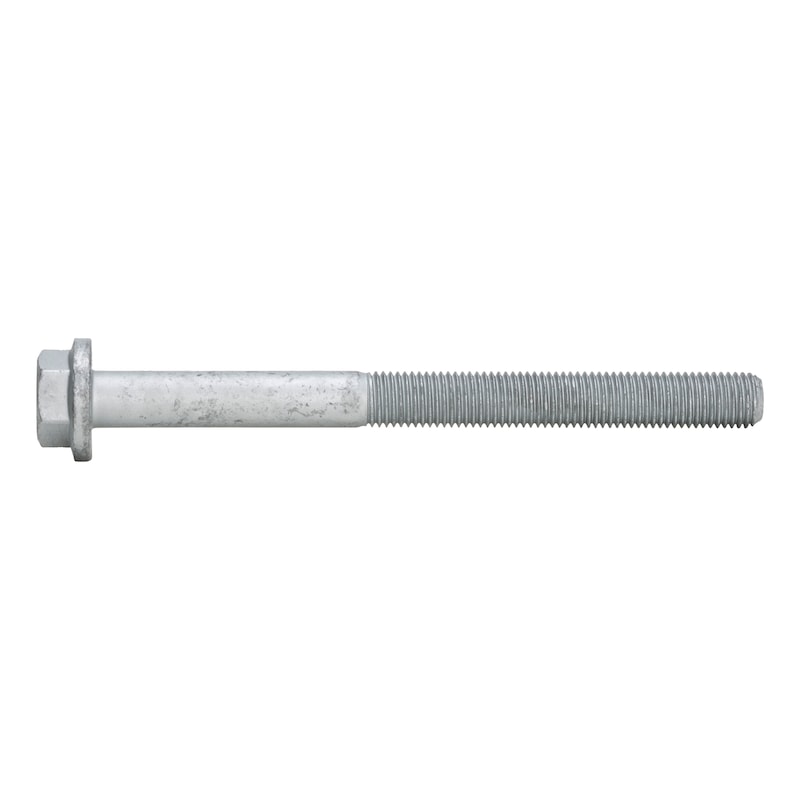

- 1x Flanschkopfschraube MBN 10105 M14 x 1,5 x 120 mm, Stahl 10.9, Zink-Lamelle silber
