Highlights & Details
- Flanschkopfschraube nach MBN 10105
- Stahl, Festigkeitsklasse 10.9
- Ab M12 mit metrischem Feingewinde
- Form C ≙ Teilgewinde
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei mit integrierter Schmierung
- Reibwert μ ges = 0,09 – 0,14 (VDA 235 – 101)
Beschreibung
Die Flanschkopfschraube nach MBN 10105 aus Stahl der Festigkeitsklasse 10.9 ist für hochbelastete Verschraubungen im Fahrzeug- und Maschinenbau ausgelegt. Ab Nenndurchmesser M12 wird sie mit metrischem Feingewinde ausgeführt und sorgt so für eine präzise und sichere Verbindung.
Der silberfarbene Zinklamellenüberzug nach DBL 9440.40 ist Cr(VI)-frei und verfügt über eine in die Versiegelung integrierte Schmierung. Die Beschichtung erfüllt die Anforderungen gemäss VDA 235 – 104.42 und bietet einen hohen Korrosionsschutz.
Flanschkopfschrauben reduzieren Vorspannkraftverluste durch Setzen an den Auflageflächen. Durch die vergrösserte Auflagefläche wird die Flächenpressung unter dem Schraubenkopf im Vergleich zu herkömmlichen Sechskantköpfen ohne Flansch deutlich verringert. Die angepresste konkave Auflagescheibe erhöht zusätzlich die Elastizität der Verbindung, sodass Setz- und Kriechbewegungen ausgeglichen und Vorspannkraftverluste weitgehend minimiert werden.
Hinweise
Korrosionsbeständigkeit in der Salzsprühnebelprüfung nach DIN EN ISO 9227 (NSS): ≤ M8 ca. 480 h, ≥ M10 ca. 720 h, jeweils ohne Grundmetallkorrosion. Die Werte gelten frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch Handling- und Montageprozesse können sich die Werte reduzieren.
Eine direkte Übertragung der Ergebnisse aus der Salzsprühnebelprüfung auf reale Einbau- und Betriebsbedingungen ist in den meisten Fällen nicht möglich. Bei der Auslegung der Verbindung müssen Werkstoffe, Beschichtungen und Umgebungsbedingungen entsprechend berücksichtigt werden.
Technische Daten
- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Gewindeart: Metrisches Feingewinde (ab M12)
- Gewindeausführung: Teilgewinde (Form C)
- Oberflächenschutz: Zinklamellenüberzug silber nach DBL 9440.40
- Beschichtung: Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsbeständigkeit: bis ca. 720 h nach DIN EN ISO 9227 (NSS)
- Reibwert μ ges: 0,09 – 0,14 (VDA 235 – 101)
Lieferumfang

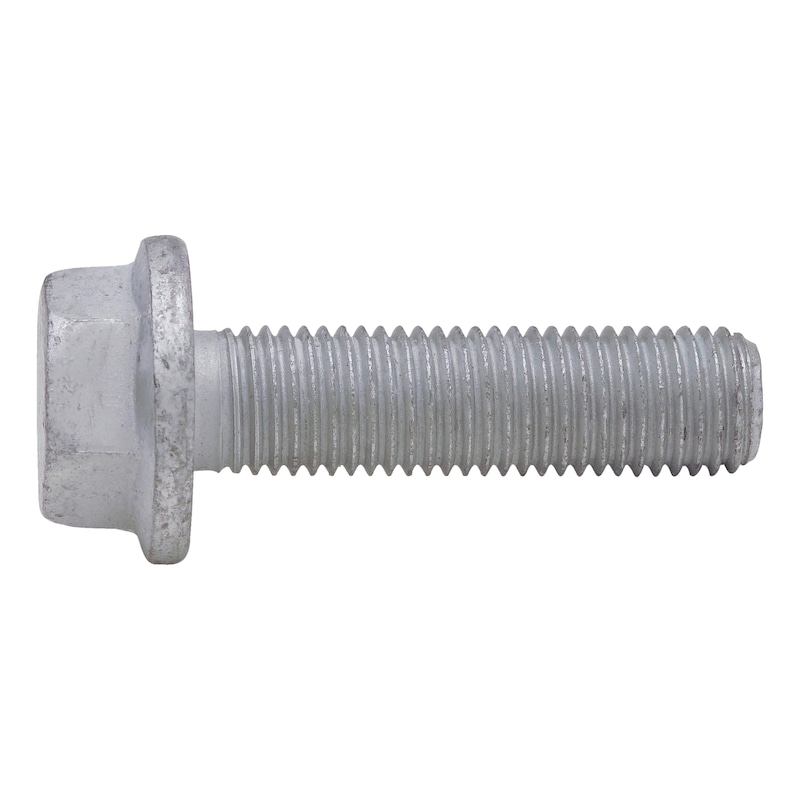

- 1x Flanschkopfschraube MBN 10105, Stahl 10.9, Zinklamelle silber, Form C (Teilgewinde)
