Highlights & Details
- Flanschkopfschraube nach MBN 10105
- Stahl, Festigkeitsklasse 10.9
- Ab M12 mit metrischem Feingewinde
- Form C ≙ Teilgewinde
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei mit integrierter Schmierung
- Korrosionsbeständigkeit bis 720 h nach DIN EN ISO 9227 (NSS)
- Reibwert μ ges = 0,09 – 0,14 (VDA 235 – 101)
Beschreibung
Die Flanschkopfschraube nach MBN 10105 aus Stahl der Festigkeitsklasse 10.9 ist für hochbelastete Verschraubungen im Fahrzeug- und Maschinenbau ausgelegt. Ab M12 wird sie mit metrischem Feingewinde gefertigt und bietet dadurch eine präzise und sichere Kraftübertragung.
Der silberfarbene Zinklamellenüberzug nach DBL 9440.40 ist Cr(VI)-frei und verfügt über eine in die Versiegelung integrierte Schmierung. Die Beschichtung erfüllt die Anforderungen gemäss VDA 235 – 104.42 und sorgt für einen zuverlässigen Korrosionsschutz.
Durch den integrierten Flansch wird die Auflagefläche vergrössert und die Flächenpressung unter dem Schraubenkopf im Vergleich zu herkömmlichen Sechskantschrauben ohne Flansch reduziert. Die angepresste konkave Auflagescheibe erhöht die Elastizität der Verbindung, gleicht Setz- und Kriechbewegungen aus und minimiert Vorspannkraftverluste.
Hinweise
Korrosionsbeständigkeit gemäss DIN EN ISO 9227 (NSS): ≤ M8 ca. 480 h, ≥ M10 ca. 720 h, jeweils ohne Grundmetallkorrosion. Die Werte gelten frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch Handling- und Montageprozesse können sich die angegebenen Werte reduzieren.
Eine direkte Übertragung der Ergebnisse aus der Salzsprühnebelprüfung auf reale Einbau- und Betriebsbedingungen ist in den meisten Fällen nicht möglich. Bei der Auslegung einer Verbindung müssen Werkstoffe, Beschichtungen und Umgebungsbedingungen entsprechend berücksichtigt werden.
Passende Mutter: Sechskantmutter mit Flansch und Klemmteil MBN 13032, Stahl 10, mit Zinklamellenüberzug (Artikelnummer 026391…).
Technische Daten
- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Gewindeart: Metrisches Feingewinde (ab M12)
- Gewindeausführung: Teilgewinde (Form C)
- Oberflächenschutz: Zinklamellenüberzug silber nach DBL 9440.40
- Beschichtung: Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsbeständigkeit: ≤ M8 ca. 480 h / ≥ M10 ca. 720 h (NSS)
- Reibwert μ ges: 0,09 – 0,14 (VDA 235 – 101)
Lieferumfang

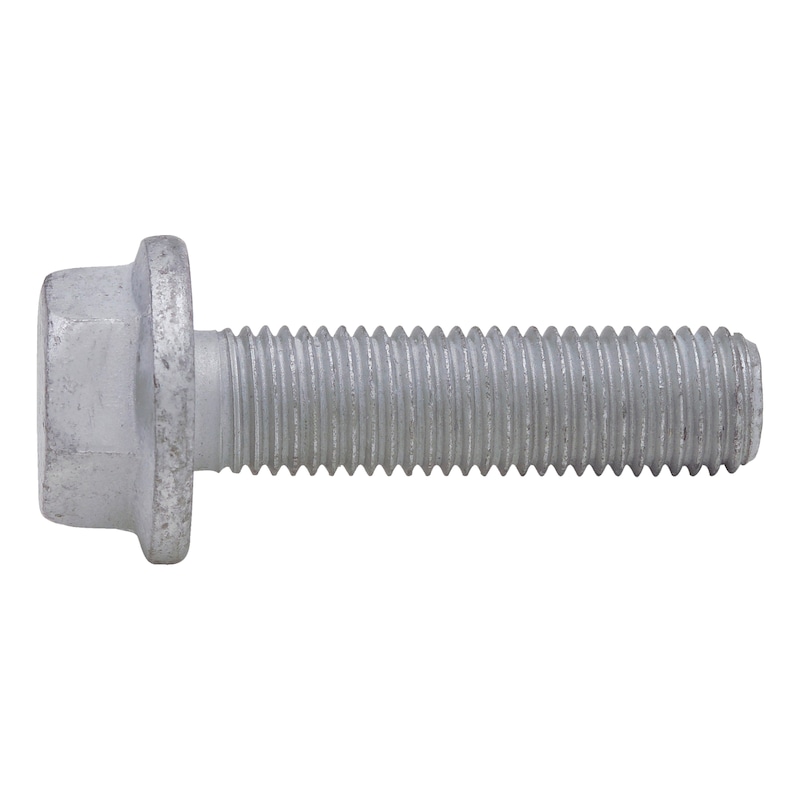

- 1x Flanschkopfschraube MBN 10105, Stahl 10.9, Zinklamelle silber, Form C (Teilgewinde)
