Highlights & Details

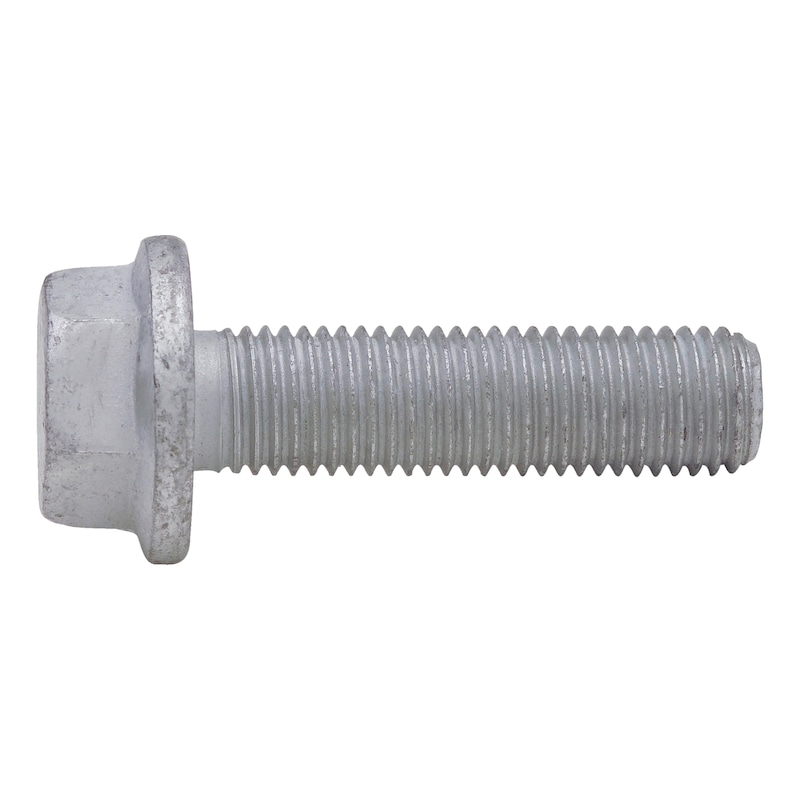

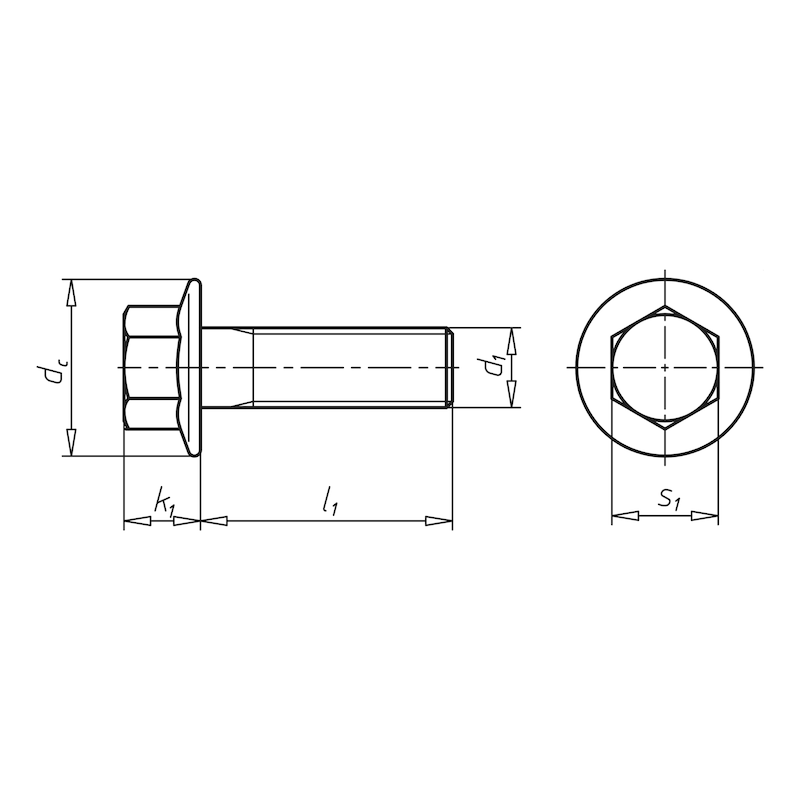

- Sechskant-Flanschkopfschraube nach MBN 10105, Form C (Teilgewinde)
- Stahl, Festigkeitsklasse 10.9
- Ab M12 mit Feingewinde
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei mit integrierter Schmierung
- Korrosionsschutz bis 720 h nach DIN EN ISO 9227 (NSS)
- Definierter Reibwert μ ges = 0,09 – 0,14
- Reduzierte Vorspannkraftverluste durch Flansch
Beschreibung
Die Sechskant-Flanschkopfschraube nach MBN 10105 in der Festigkeitsklasse 10.9 ist fuer hochbelastete Verbindungen im Fahrzeug- und Maschinenbau konzipiert. Ab Nenngroesse M12 ist sie mit Feingewinde ausgefuehrt und als Form C mit Teilgewinde gefertigt.
Der silberfarbene Zinklamellenueberzug nach DBL 9440.40 ist Cr(VI)-frei und verfuegt ueber eine in die Versiegelung integrierte Schmierung. Dadurch erreichst du konstante Reibwerte von μ ges = 0,09 – 0,14 gemaess VDA 235 – 101 und eine hohe Montagesicherheit.
Flanschkopfschrauben vermindern Vorspannkraftverluste durch Setzerscheinungen an den Auflageflaechen. Die beim Anziehen entstehende Flaechenpressung unter dem Schraubenkopf ist im Vergleich zu herkoemmlichen Sechskantschrauben ohne Flansch reduziert, da sich die Kraft auf eine vergroesserte Auflageflaeche verteilt. Die angepresste konkave Auflagescheibe erhoeht zusaetzlich die Elastizitaet der Verbindung und gleicht Setz- und Kriechbewegungen weitgehend aus.
Hinweise
Die Korrosionsbestaendigkeit betraegt bei ≤ M8 ca. 480 h und bei ≥ M10 ca. 720 h ohne Grundmetallkorrosion nach DIN EN ISO 9227 (NSS). Die angegebenen Werte gelten fuer die Salzspruehnebelpruefung fruehestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch Handling- und Montageprozesse koennen sich die Werte reduzieren.
Eine Uebertragung der Ergebnisse aus der Salzspruehnebelpruefung auf reale Verbau- und Betriebsbedingungen ist in den meisten Faellen nicht moeglich. Bei der Auslegung der Verbindung sind kombinierte Werkstoffe, Beschichtungen sowie die tatsaechlichen Umgebungsbedingungen zu beruecksichtigen.
Passende Mutter: Sechskantmutter mit Flansch und Klemmteil nach MBN 13032, Stahl 10, mit Zinklamellenueberzug (z.B. Artikelnummer 026391).
Technische Daten
- Norm: MBN 10105
- Form: C (Teilgewinde)
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Gewindeart: Metrisches Gewinde, ab M12 Feingewinde
- Oberfläche: Zinklamelle silber
- Oberflächenschutz: DBL 9440.40, Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsbeständigkeit: 480 h (≤ M8), 720 h (≥ M10) nach DIN EN ISO 9227 NSS
- Reibwert: μ ges = 0,09 – 0,14 (VDA 235 – 101)
Lieferumfang
- Sechskant-Flanschkopfschraube nach MBN 10105, Stahl 10.9, Zinklamelle silber
