Highlights & Details

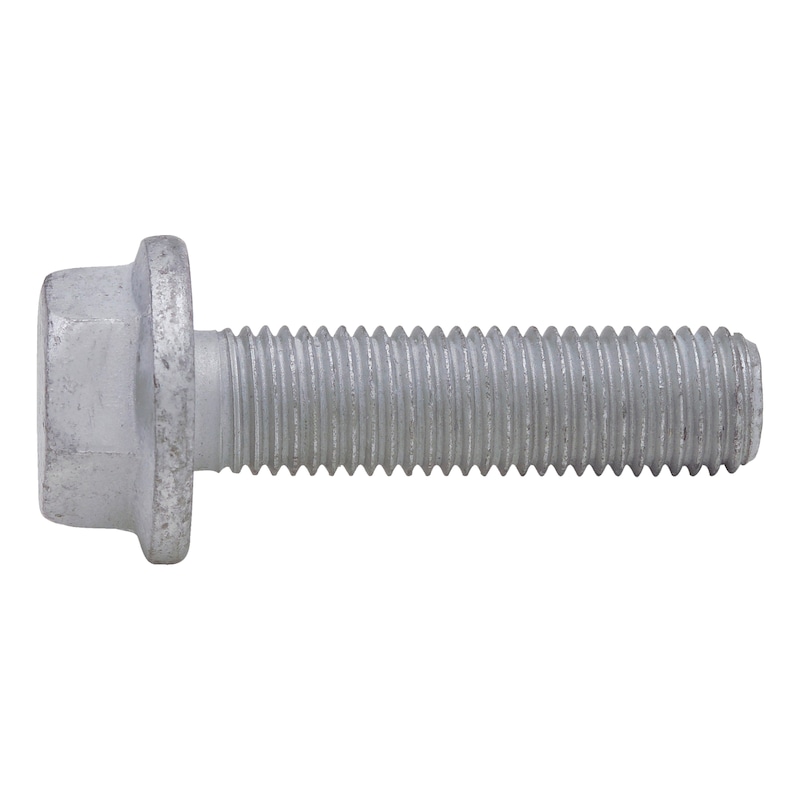

- Flanschkopfschraube nach MBN 10105
- Stahl, Festigkeitsklasse 8.8
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40, Cr(VI)-frei
- Korrosionsschutz bis zu 720 h nach DIN EN ISO 9227 NSS
- Eingestelltes Reibwertfenster µ ges = 0,09 – 0,14 nach VDA 235-101
- Metrisches Regelgewinde M10 x 1,5
- Geeignet für den Nutzfahrzeugbau
Beschreibung
Diese Flanschkopfschraube nach MBN 10105 ist speziell für den Einsatz im Nutzfahrzeugbau konzipiert. Gefertigt aus Stahl der Festigkeitsklasse 8.8 und versehen mit einem silberfarbenen Zinklamellenüberzug nach DBL 9440.40, bietet sie einen leistungsfähigen, Cr(VI)-freien Korrosionsschutz gemäss VDA 235-104.42.
Die Korrosionsbeständigkeit beträgt bei Durchmessern ab M10 ca. 720 Stunden im Salzsprühnebeltest nach DIN EN ISO 9227 NSS – ohne Grundmetallkorrosion. Die Prüfung erfolgt frühestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“. Handlings-, Transport- und Montageprozesse können die angegebenen Werte beeinflussen. Eine direkte Übertragung der Ergebnisse aus der Salzsprühnebelprüfung auf reale Einsatzbedingungen ist in der Praxis nur eingeschränkt möglich. Bei der Auslegung der Verbindung sind Werkstoffpaarungen, Beschichtungen und Umgebungsbedingungen zu berücksichtigen.
Der integrierte Flansch reduziert die Flächenpressung unter dem Schraubenkopf durch eine vergrösserte Auflagefläche. Dadurch wird die Gefahr von Vorspannkraftverlusten durch Setzen minimiert. Die angepresste konkave Auflagefläche erhöht zusätzlich die Elastizität der Verbindung und hilft, Setz- und Kriechbewegungen auszugleichen.
Hinweise
Flanschkopfschrauben vermindern Vorspannkraftverluste durch reduzierte Flächenpressung im Vergleich zu herkömmlichen Sechskantschrauben ohne Flansch. Die angegebene Korrosionsschutzdauer bezieht sich ausschliesslich auf die Prüfung nach DIN EN ISO 9227 NSS im Zustand „wie beschichtet“.

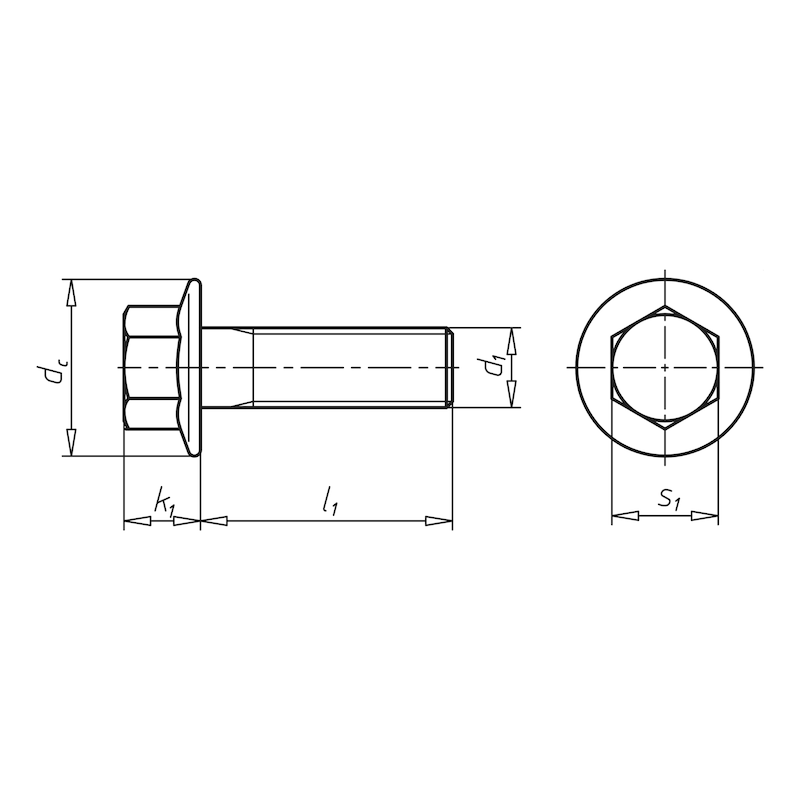

Technische Daten
- Gewindeart x Nenndurchmesser x Steigung (d1): M10 x 1,5
- Länge (l1): 40 mm
- Kopfdurchmesser (dc): 21,8 mm
- Kopfhöhe (k1): 9,2 mm
- Aussenantrieb (s1): SW16
- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 8.8
- Oberfläche: Zink-Lamelle silber
- Korrosionsschutzdauer: 720 h
- Kopfform: Sechskantkopf mit Flansch
- Antriebsart: Aussensechskant
- Gewindeart: Metrisches Gewinde
- Gewindeform: Regelgewinde
- Gewindeausführung: Vollgewinde
- Produktklasse: A
- Einsatzbereich: Nutzfahrzeugebau
- RoHS-konform: Ja
Lieferumfang
- Flanschkopfschraube M10 x 40 mm, Stahl 8.8, Zink-Lamelle silber
