Highlights & Details
- Sechskantmutter mit reduzierter Belastbarkeit nach zurueckgezogener DIN 985
- Selbstsichernd durch integrierten Polyamidring
- Keine Beschaedigung der Gewindeoberflaechen
- Temperatur-Einsatzbereich von –70 °C bis +120 °C
- Kennzeichnung der Festigkeitsklasse mit zusaetzlichen senkrechten Balken
Beschreibung
Diese selbstsichernde Sechskantmutter mit niedriger Bauform basiert auf der zurueckgezogenen DIN 985 und weist eine reduzierte Belastbarkeit auf. Die Sicherungswirkung entsteht durch das Verspannen des Schraubengewindes mit dem integrierten Polyamidring. Die dabei entstehenden Klemmkraefte zwischen den Gewindeprofilen erzeugen durch hohen Reibungsschluss ein zuverlaessiges Sicherungsmoment zur Erhaltung eines Teils der Vorspannkraft. Die Verbindung erfolgt ohne Beschaedigung der Gewindeoberflaechen.
Hinweise
DIN 985 wurde zurueckgezogen und durch ISO 10511 ersetzt. Es besteht nur eine eingeschraenkte Austauschbarkeit, da mehrere Gewinde, Feingewinde, Mutternhoehen, Schluesselweiten sowie Festigkeitsklassen geaendert oder gestrichen wurden. Die Mutter ist nicht belastbar mit den Pruefkraeften nach ISO 898-2. Der Unterschied zwischen den Festigkeitsklassen I8I und I10I besteht bei gleicher Groesse in einer um 40 % hoeheren Belastbarkeit.

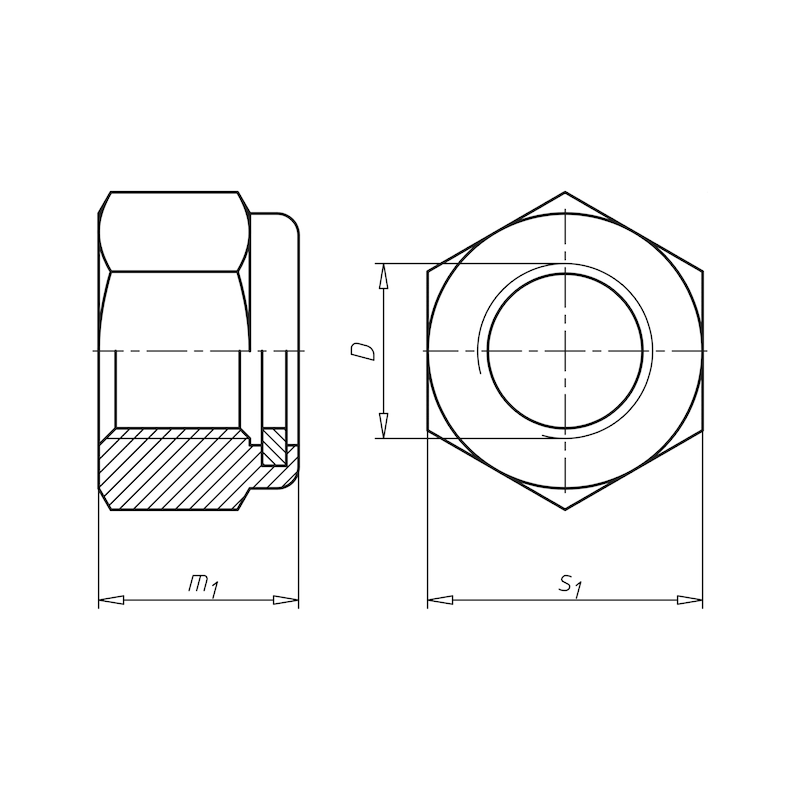

Technische Daten
- Norm: DIN 985
- Gewinde: M20
- Hoehe (m1): 20 mm
- Aussenantrieb: SW30
- Werkstoff: Stahl
- Festigkeitsklasse: I8I
- Oberflaeche: Verzinkt
- Form: Niedrig
- Sicherungsfunktion: Klemmteil Polyamidring
- Sicherungsart: Verliersicherung, klemmend
- RoHS-konform: Ja
Lieferumfang

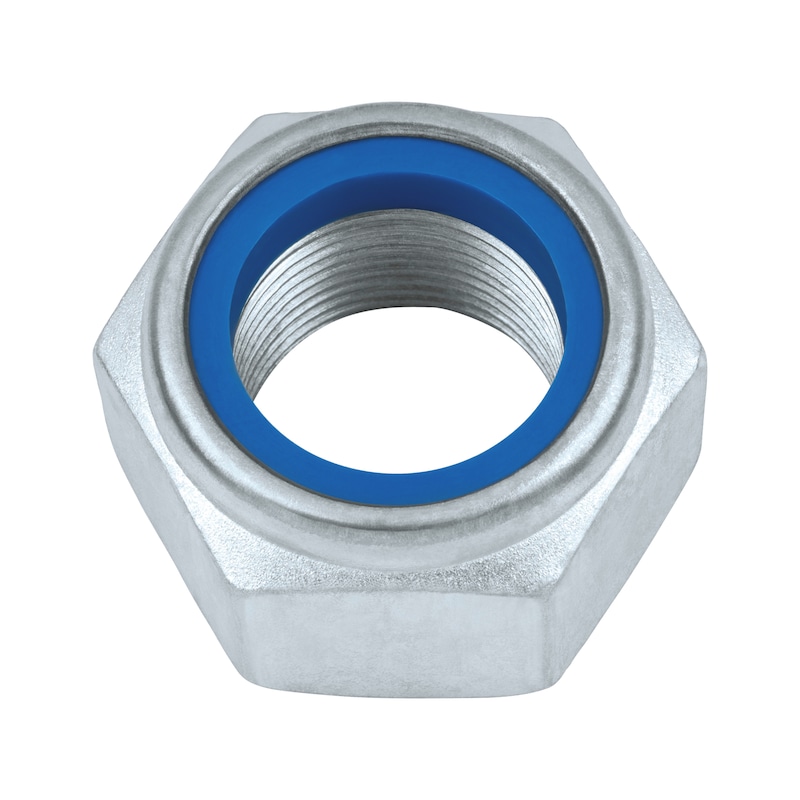

- 1x Sechskantmutter mit Polyamidring DIN 985, M20
