Highlights & Details
- Sechskantmutter mit reduzierter Belastbarkeit nach zurückgezogener DIN 985
- Selbstsichernd durch integrierten Polyamidring
- Keine Beschädigung der Gewindeoberflächen
- Temperatur-Einsatzbereich von –70 °C bis +120 °C
- Kennzeichnung der Festigkeitsklasse mit zwei senkrechten Balken
Beschreibung

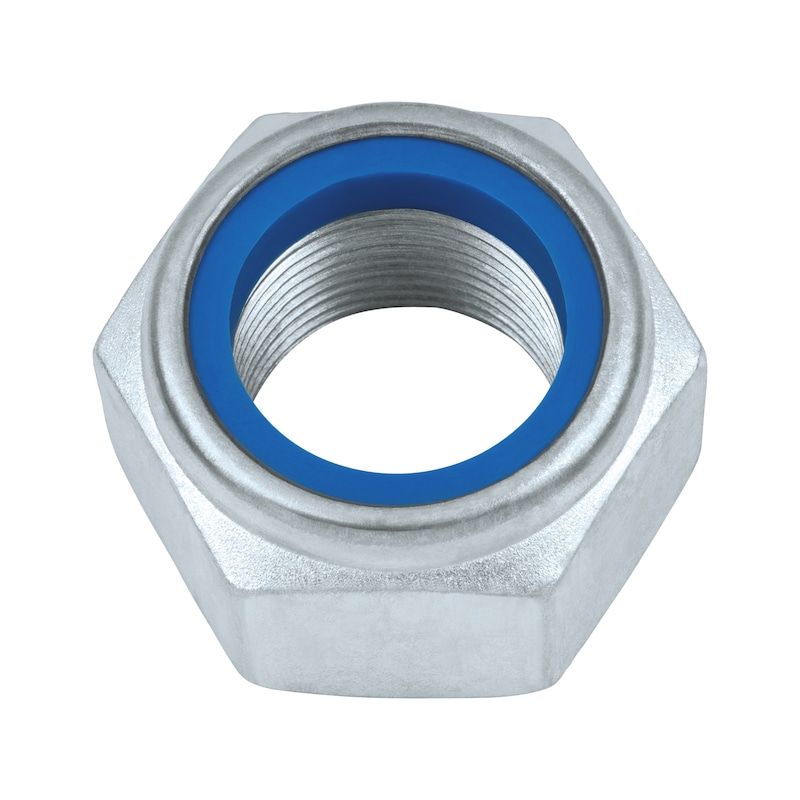

Diese selbstsichernde Sechskantmutter mit niedriger Bauform entspricht der zurückgezogenen DIN 985 und besitzt eine geringere Nennhöhe sowie reduzierte Belastbarkeit. Die Sicherungswirkung entsteht durch das Verspannen des Schraubengewindes mit dem integrierten Kunststoffring. Die dabei entstehenden Klemmkräfte zwischen den Gewindeprofilen erzeugen durch hohen Reibungsschluss ein zuverlässiges Sicherungsmoment zur Erhaltung eines Teils der Vorspannkraft. Die Gewindeoberflächen bleiben dabei unbeschädigt.
Hinweise
DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht nur eine eingeschränkte Austauschbarkeit, da Gewinde, Feingewinde, Mutternhöhen, Schlüsselweiten sowie Festigkeitsklassen geändert oder gestrichen wurden. Diese Mutter ist nicht belastbar mit den Prüfkräften nach ISO 898-2.
Technische Daten
- Norm: DIN 985
- Gewinde: M4
- Höhe (m1): 5 mm
- Aussenantrieb: SW7
- Werkstoff: Stahl
- Festigkeitsklasse: I6I
- Oberfläche: Verzinkt
- Form: Niedrig
- Sicherungsfunktion: Klemmteil Polyamidring
- Sicherungsart: Verliersicherung, klemmend
- RoHS-konform: Ja
Lieferumfang
- 1x Sechskantmutter mit Polyamidring DIN 985, M4
