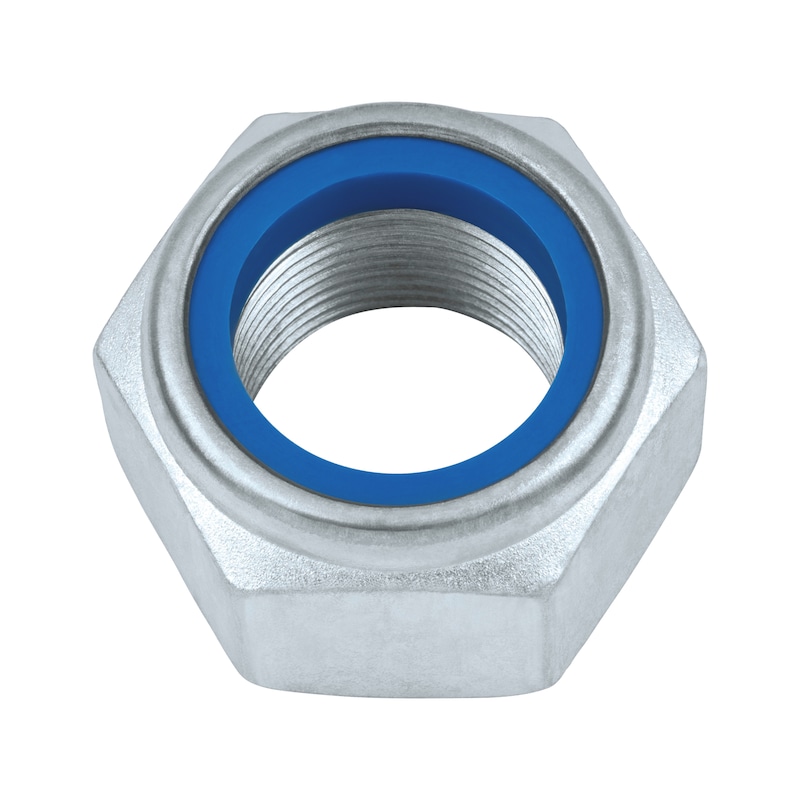

Sechskantmutter niedrige Form mit Klemmteil, Stahl I6I/I8I verzinkt,M5

Highlights & Details

• Sechskantmutter mit reduzierter Belastbarkeit nach zurückgezogener DIN 985
• Selbstsichernd durch integrierten Polyamidring
• Keine Beschädigung der Gewindeoberflächen
• Temperatur-Einsatzbereich von –70 °C bis +120 °C
• Kennzeichnung der Festigkeitsklasse mit zwei senkrechten Balken

Beschreibung

Diese selbstsichernde Sechskantmutter mit niedriger Bauform entspricht der zurückgezogenen DIN 985 und weist eine geringere Nennhöhe sowie reduzierte Belastbarkeit auf. Bei der Herstellung der Schraube-Mutter-Verbindung verspannt sich das Gewinde der Schraube mit dem integrierten Polyamidring. Die dadurch entstehenden Klemmkräfte zwischen den Gewindeprofilen erzeugen infolge des hohen Reibungsschlusses ein zuverlässiges Sicherungsmoment zur Erhaltung eines Teils der Vorspannkraft. Die Gewindeoberflächen bleiben dabei unbeschädigt.

Hinweise

DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht eine eingeschränkte Austauschbarkeit, da unter anderem bestimmte Gewinde, Feingewinde, Mutternhöhen, Schlüsselweiten sowie Festigkeitsklassen geändert oder gestrichen wurden. Diese Mutter ist nicht belastbar mit den Prüfkräften nach ISO 898-2.

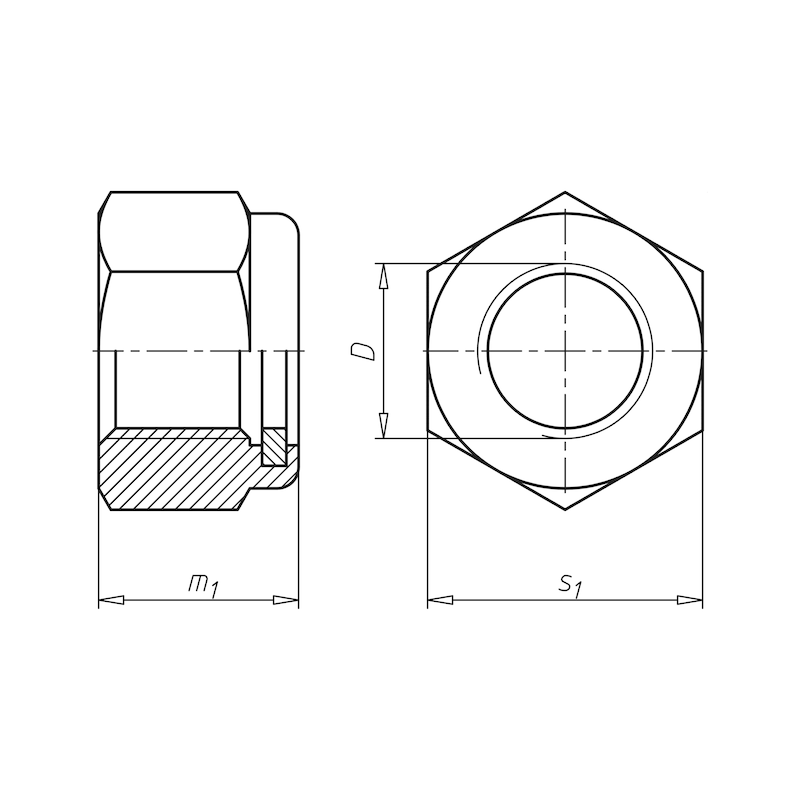

Technische Daten

• Norm: DIN 985
• Gewinde: M5
• Höhe (m1): 5 mm
• Aussenantrieb: SW8
• Werkstoff: Stahl
• Festigkeitsklasse: I6I
• Oberfläche: Verzinkt
• Form: Niedrig
• Sicherungsfunktion: Klemmteil Polyamidring
• Sicherungsart: Verliersicherung, klemmend
• RoHS-konform: Ja

Lieferumfang

• 1x Sechskantmutter mit Polyamidring DIN 985, M5
