Beschreibung
Diese Sechskantmutter mit reduzierter Belastbarkeit basiert auf der zurückgezogenen DIN 985 und verfuegt ueber eine geringere Nennhoöhe. Dadurch ist sie nicht mit den Prüfkräften nach ISO 898-2 belastbar. Zur eindeutigen Unterscheidung ist die Kennzeichnung der Festigkeitsklasse mit zwei senkrechten Balken vor und hinter der Festigkeitskennzahl ergänzt.
Bei der Herstellung der Schraube-Mutter-Verbindung verspannt sich das Gewinde der Schraube mit dem integrierten Kunststoffring. Die dabei entstehenden Klemmkräfte erzeugen ein hohes Sicherungsmoment infolge des Reibungsschlusses und tragen zur Erhaltung eines Teils der Vorspannkraft bei. Die Gewindeoberflächen werden dabei nicht beschädigt.
Hinweise
DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht eingeschränkte Austauschbarkeit, unter anderem durch gestrichene Gewinde, geänderte Mutternhöhen und angepasste Schlüsselweiten sowie geänderte Festigkeitsklassen.
Technische Daten
- Gewindeart: Metrisch
- Gewinde: M4

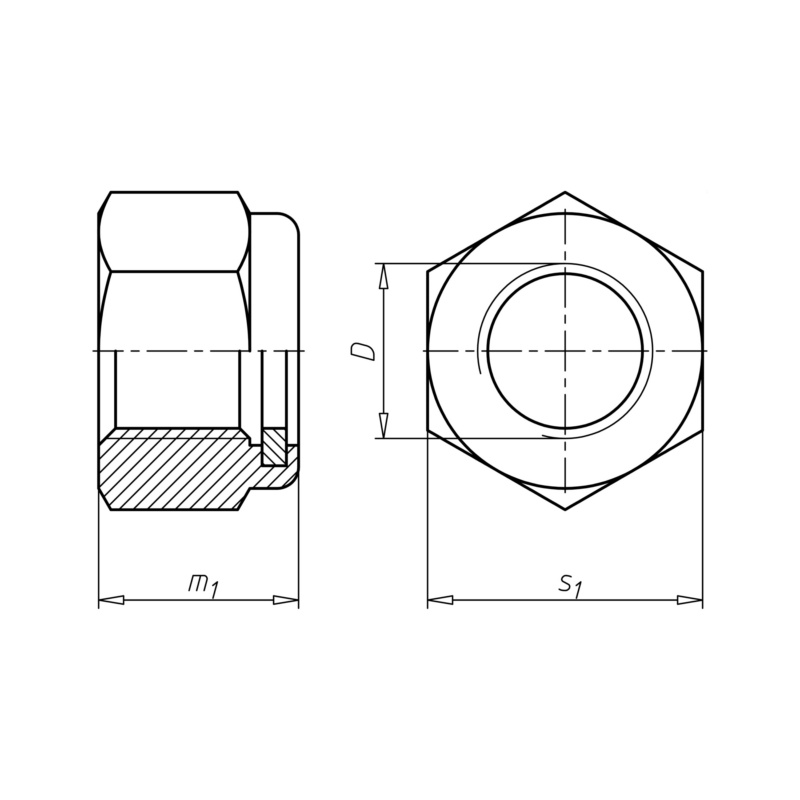

- Höhe (m1): 5 mm
- Schlüsselweite (s1): SW7
- Norm: DIN 985
- Werkstoff: Edelstahl A2
- Festigkeitsklasse: 50
- Oberfläche: Blank
- Form: Niedrig
- Sicherungsfunktion: Klemmteil Polyamidring
- Sicherungsart: Verliersicherung, klemmend
- RoHS-konform: Ja
Lieferumfang

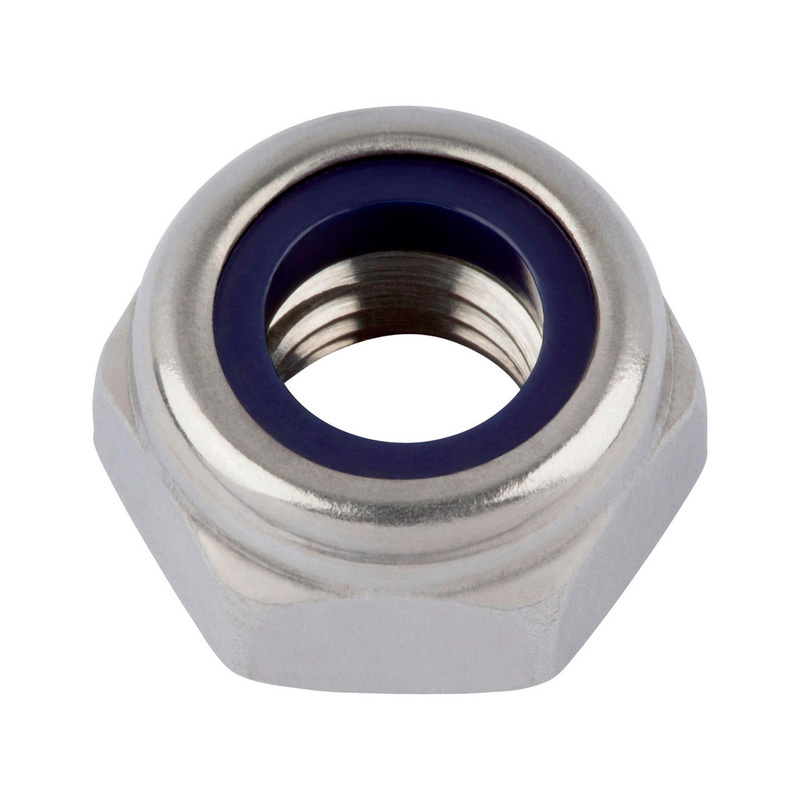

- 1x Sechskantmutter DIN 985 M4, niedrig, Edelstahl A2, mit Klemmteil
