Highlights & Details
- Niedrige Bauhöhe für Verbindungen auf engstem Raum
- Sehr kleiner Spannbereich für präzise Fixierung
- Exakte Montage auch bei minimalem Platzangebot
- Einlagering für gleichmässige Kraftverteilung
- Korrosionsbeständig durch Edelstahl A2
Beschreibung

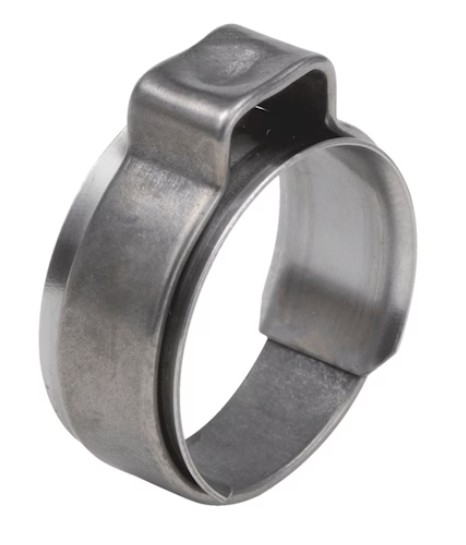

Die 1-Ohr-Klemme mit Einlagering ist speziell für sehr kleine Schlauchdurchmesser und begrenzte Platzverhältnisse ausgelegt. Dank der geringen Bauhöhe und des engen Spannbereichs ermöglicht sie eine sichere und reproduzierbare Montage. Der integrierte Einlagering sorgt für eine gleichmässige Druckverteilung und erhöht die Zuverlässigkeit der Verbindung im Niederdruckbereich.
Hinweise
Der Aussendurchmesser des auf den Stutzen montierten Schlauches sollte ungefähr in der Mitte des angegebenen Spannbereichs der Klemme liegen, um eine optimale Klemmwirkung zu erzielen.
Technische Daten
- Typ: 1-Ohr-Klemme mit Einlagering
- Werkstoff: Edelstahl A2, 1.4307
- Werkstoff Einlagering: Edelstahl A2, 1.4307
- Oberfläche: Blank
- Bandbreite: 5,5 mm
- Klemmbereich min./max.: 5,2–6,2 mm
- Durchmesser (Ø): 6,6 mm
- RoHS-konform: Ja
Lieferumfang
- 1x 1-Ohr-Klemme mit Einlagering
