Highlights & Details
- Niedrige Bauhöhe für Verbindungen auf engstem Raum
- Geringe Bauhöhe mit kleinem Spannbereich
- Exakte Montage auch bei sehr begrenztem Platzangebot
- Einlagering für gleichmässige Kraftverteilung
- Korrosionsbeständig durch Edelstahl A2
Beschreibung

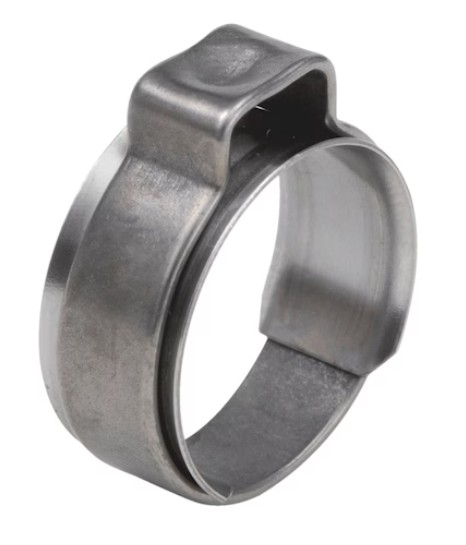

Die 1-Ohr-Klemme mit Einlagering ist speziell für präzise Schlauchverbindungen auf engstem Raum ausgelegt. Durch die geringe Bauhöhe und den kleinen Spannbereich lässt sich die Klemme exakt montieren. Der integrierte Einlagering sorgt für eine gleichmässige Druckverteilung und erhöht die Sicherheit sowie Lebensdauer der Verbindung im Niederdruckbereich.
Hinweise
Der Aussendurchmesser des auf den Stutzen montierten Schlauches sollte ungefähr in der Mitte des angegebenen Spannbereichs der Klemme liegen, um eine optimale Klemmwirkung zu erreichen.
Technische Daten
- Typ: 1-Ohr-Klemme mit Einlagering
- Werkstoff: Edelstahl A2, 1.4307
- Werkstoff Einlagering: Edelstahl A2, 1.4307
- Oberfläche: Blank
- Bandbreite: 6,4 mm
- Klemmbereich min./max.: 6,3–7,5 mm

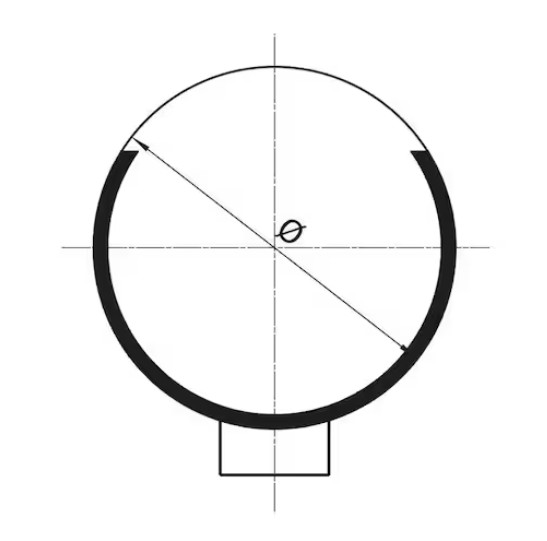

- Durchmesser (Ø): 8,0 mm
- RoHS-konform: Ja
Lieferumfang
- 1x 1-Ohr-Klemme mit Einlagering
