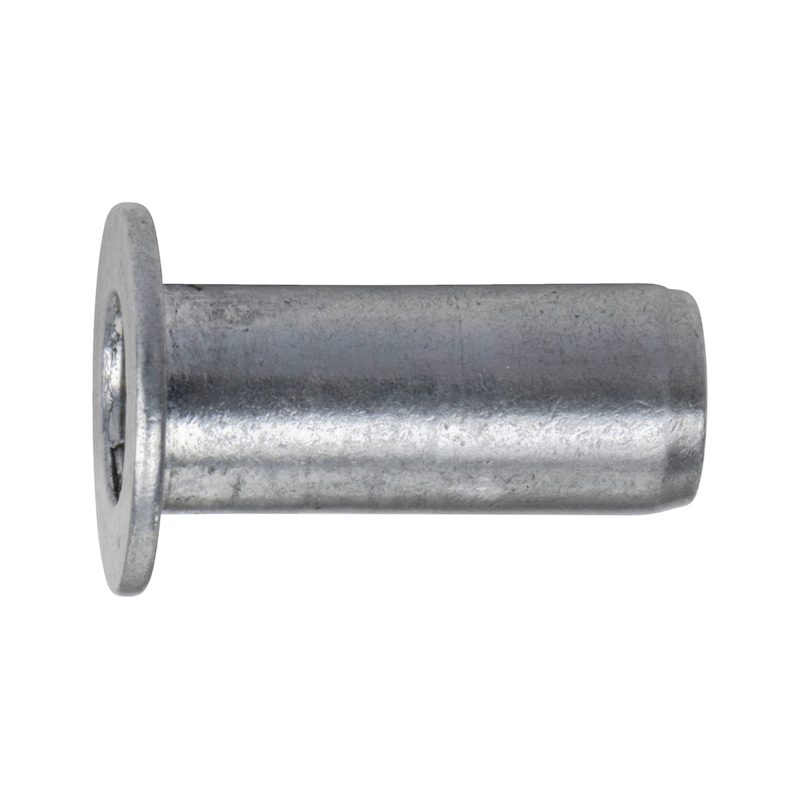

Beschreibung

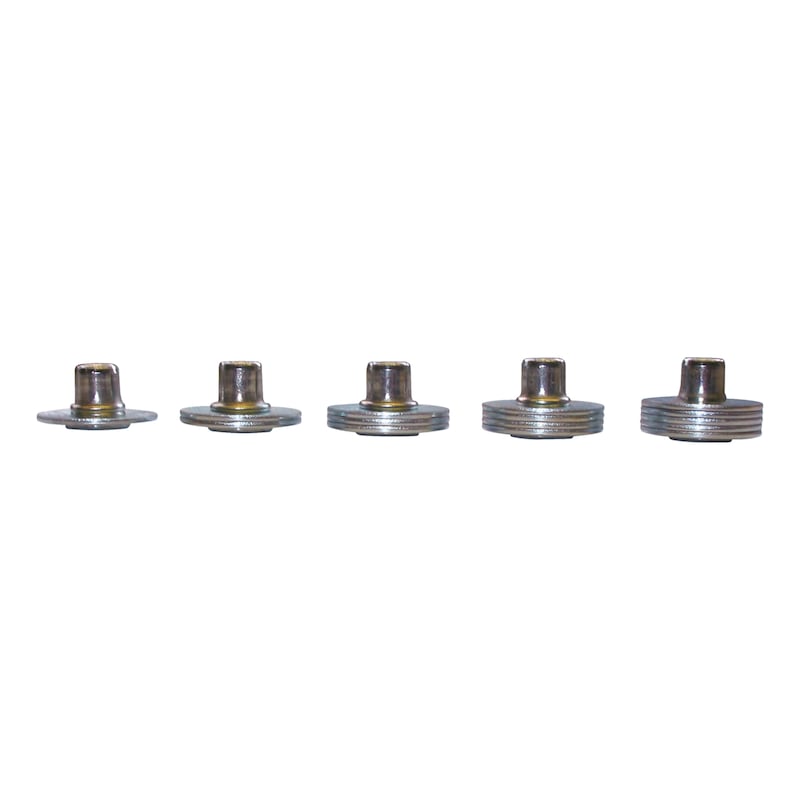

Diese innovative und patentierte Einnietmutter aus Aluminium mit blanker Oberfläche bietet einen besonders grossen Klemmlängenbereich. Sie eignet sich sowohl für dünnwandige als auch für stärkere Bauteile und ermöglicht stabile Niet- und Schraubverbindungen in einem Bauteil. Dank des erweiterten Klemmbereichs kann eine einzige Einnietmutter mehrere bisher benötigte Varianten ersetzen. Dadurch lassen sich Lagerkosten reduzieren und die Handhabung im Arbeitsalltag deutlich vereinfachen. Die Verarbeitung erfolgt schnell und zuverlässig mit herkömmlichen Hebelnietgeräten und sorgt für eine saubere und feste Schliessbildung. Die Montage von nur einer Seite macht sie besonders geeignet für geschlossene Profile und schwer zugängliche Bereiche.
Hinweise
Bei den angegebenen Auszugwerten handelt es sich um Richtwerte. Diese können je nach Werkstück, Bohrlochtoleranz und Oberflächenrauhigkeit variieren. Typische Einsatzbereiche sind beispielsweise Automobilkomponenten, Computergehäuse, Elektroanlagenbau, Ventilatoren, Typenschilder oder Fensterrahmen. Passende Verarbeitungswerkzeuge: ZEBRA® Einnietmuttern-Setzzange HES 512, Einnietmuttern-Setzzange HES 510 sowie ZEBRA® Handeinniet-Setzzange HES 412.

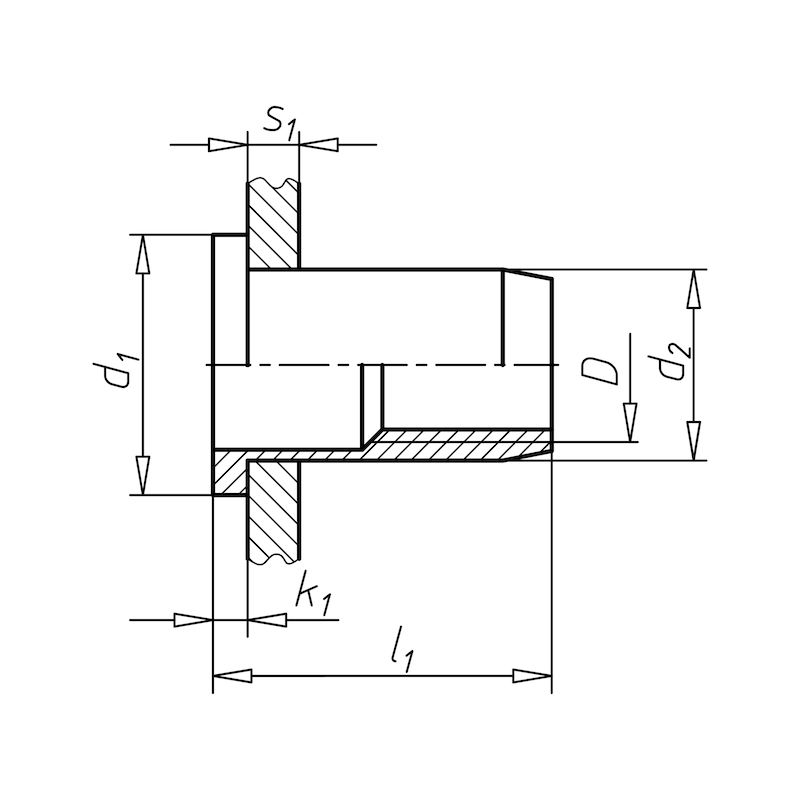

Technische Daten
- Werkstoff: Aluminium
- Oberfläche: Blank
- Gewindeart / Nenndurchmesser: M4
- Kopfform: Flachkopf
- Kopfdurchmesser (d1): 10.0 mm
- Aussendurchmesser (d2): 6.0 mm
- Länge (l1): 14.8 mm
- Kopfhöhe (k1): 0.8 mm
- Klemmbereich (s1): 0,5–6,0 mm
- Bohrlochdurchmesser: 6.1 mm
- Zugbruchlast: 3000 N
- Anziehdrehmoment max.: 3 Nm
Lieferumfang
- 1x Einnietmutter M4 Aluminium, blank, Flachkopf
