Beschreibung

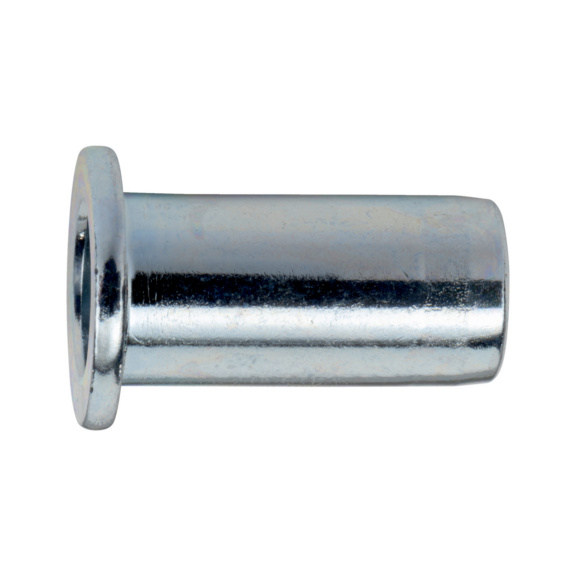

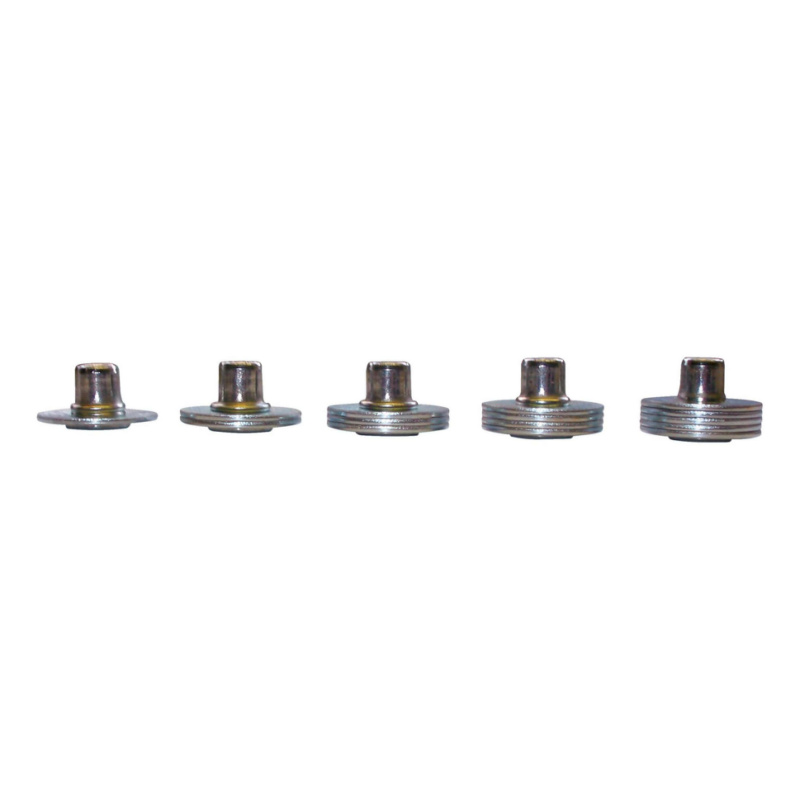

Diese innovative und patentierte Einnietmutter aus Stahl mit farblos verzinkter Oberfläche bietet einen besonders grossen Klemmlängenbereich. Sie eignet sich sowohl für dünnwandige als auch für stärkere Bauteile und ermöglicht stabile Niet- und Schraubverbindungen in einem Bauteil. Durch den grossen Klemmbereich kann eine einzige Einnietmutter mehrere bisher benötigte Varianten ersetzen. Das reduziert die Lagerhaltungskosten und vereinfacht die Auswahl des passenden Befestigungselements. Die Verarbeitung erfolgt schnell und zuverlässig mit herkömmlichen Hebelnietgeräten und sorgt für eine saubere und feste Schliessbildung. Da die Montage nur von einer Seite erfolgt, eignet sich die Einnietmutter auch ideal für geschlossene Profile.
Hinweise
Bei den angegebenen Auszugwerten handelt es sich um Richtwerte. Diese können je nach Werkstück, Bohrlochtoleranz und Oberflächenrauhigkeit variieren. Passende Verarbeitungswerkzeuge: ZEBRA® Einnietmuttern-Setzzange HES 512, Einnietmuttern-Setzzange HES 510 sowie ZEBRA® Handeinniet-Setzzange HES 412.

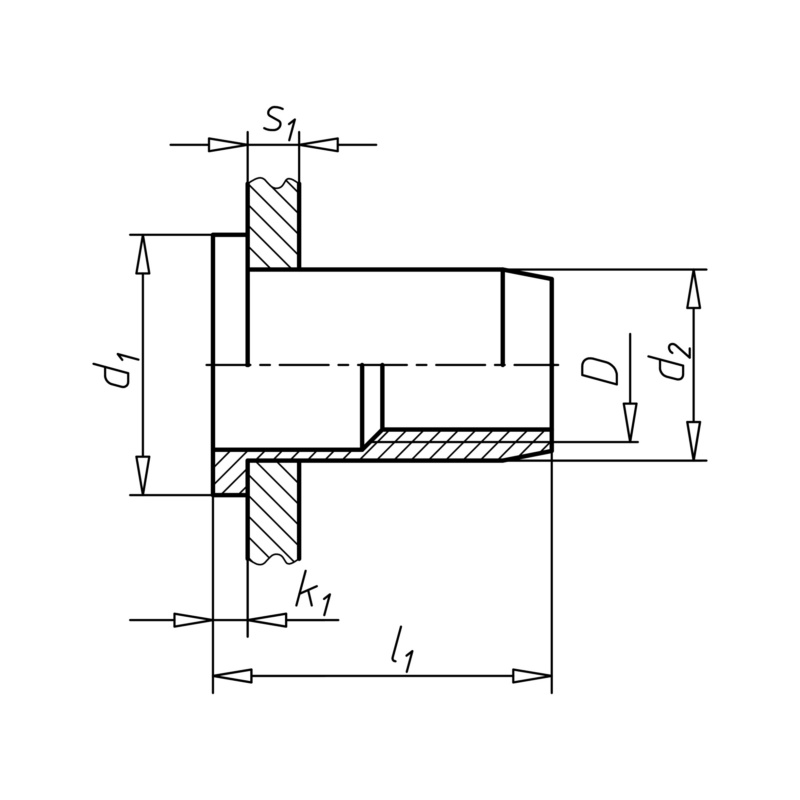

Technische Daten
- Werkstoff: Stahl
- Oberfläche: Farblos verzinkt
- Gewindeart / Nenndurchmesser: M6
- Kopfform: Flachkopf
- Kopfdurchmesser (d1): 13.0 mm
- Aussendurchmesser (d2): 9.0 mm
- Länge (l1): 17.5 mm
- Kopfhöhe (k1): 1.5 mm
- Klemmbereich (s1): 0,5–6,0 mm
- Bohrlochdurchmesser: 9.1 mm
- Zugbruchlast: 15500 N
- Anziehdrehmoment max.: 11.0 Nm
Lieferumfang
- 1x Einnietmutter M6 Stahl, farblos verzinkt, Flachkopf
