Beschreibung
Diese Linsenkopf-Schraube nach ISO 7045 ersetzt die frühere DIN 7985 und bietet eine moderne Normbasis mit optimierten Geometrien. Trotz grundsätzlicher Austauschbarkeit wurden Kopfhöhe, Kopfdurchmesser, Gewindelängen sowie die Eindringtiefen der Kreuzschlitze angepasst. Der Linsenkopf sorgt für eine saubere, leicht gewölbte Auflagefläche. Gefertigt aus verzinktem Stahl der Festigkeitsklasse 4.8 eignet sich die Schraube für vielseitige Anwendungen im Maschinen- und Apparatebau. Das metrische Regelgewinde gewährleistet eine zuverlässige und normgerechte Verbindung.
Hinweise
ISO 7045 ersetzt DIN 7985. Aufgrund geänderter Abmessungen und Geometrien ist die Austauschbarkeit gegeben, jedoch eingeschränkt zu prüfen. Beachte insbesondere Unterschiede bei Kopfmassen, Gewindelängen und Antriebsausführung.

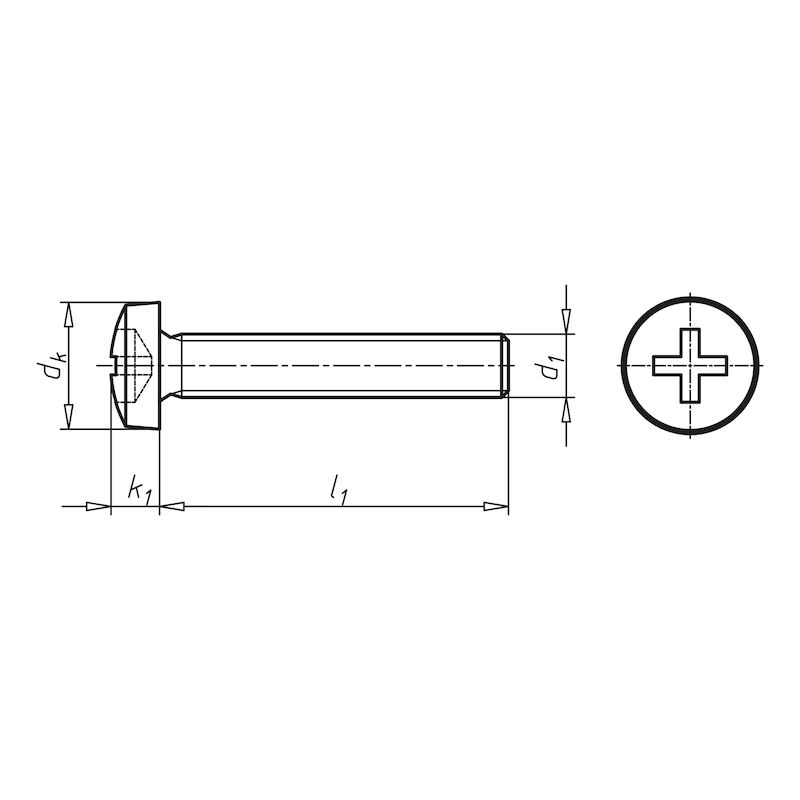

Technische Daten
- Gewindeart / Nenndurchmesser: M3
- Länge: 12 mm
- Kopfdurchmesser: 5,6 mm
- Kopfhöhe: 2,4 mm
- Normen: ISO 7045
- Werkstoff: Stahl
- Festigkeitsklasse: 4.8
- Oberfläche: Verzinkt
- Kopfform: Linsenkopf
- Antriebart: Kreuzschlitz
- Innenantrieb: H1
- Gewindeart: Metrisches Gewinde
- Steigung: 0,5 mm
- Gewindeform: Regelgewinde
- Gewindeausführung: Vollgewinde
- Produktklasse: A
- RoHS-konform: Ja
Lieferumfang

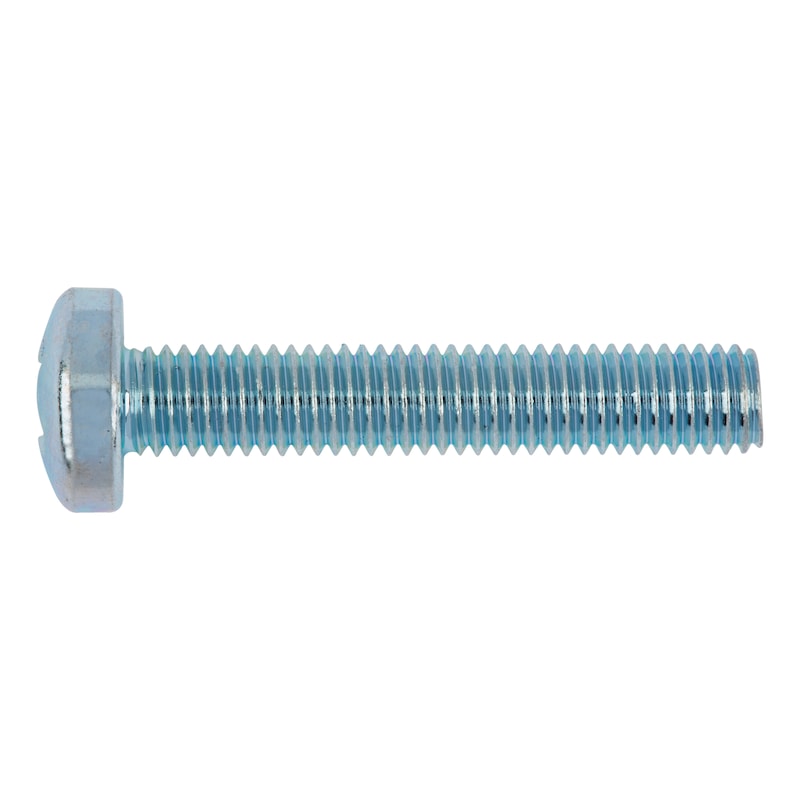

- 1x Linsenkopf-Schraube M3 x 12 mm, Stahl verzinkt
