Beschreibung

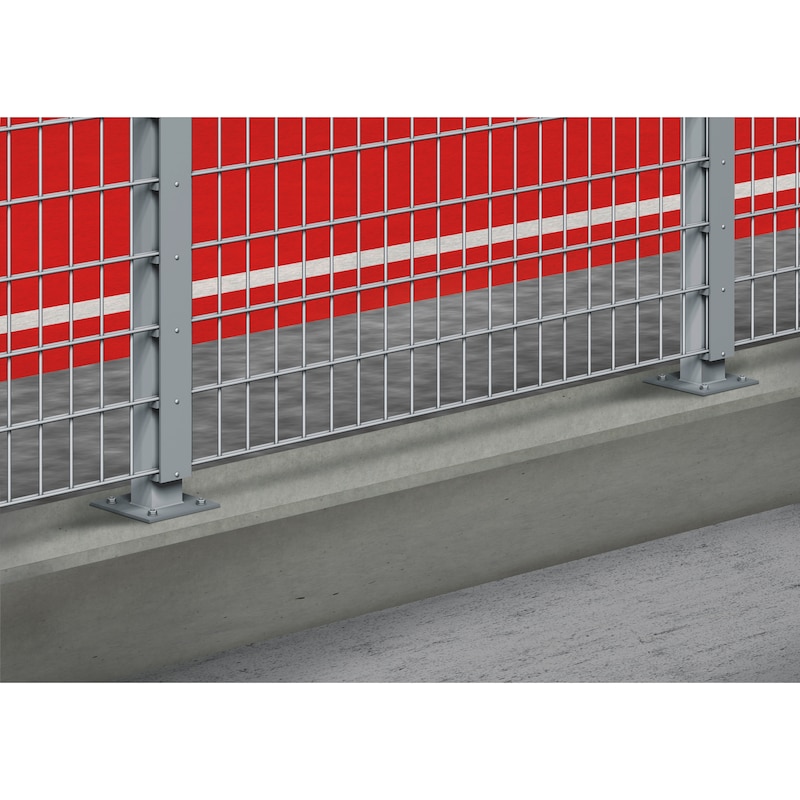

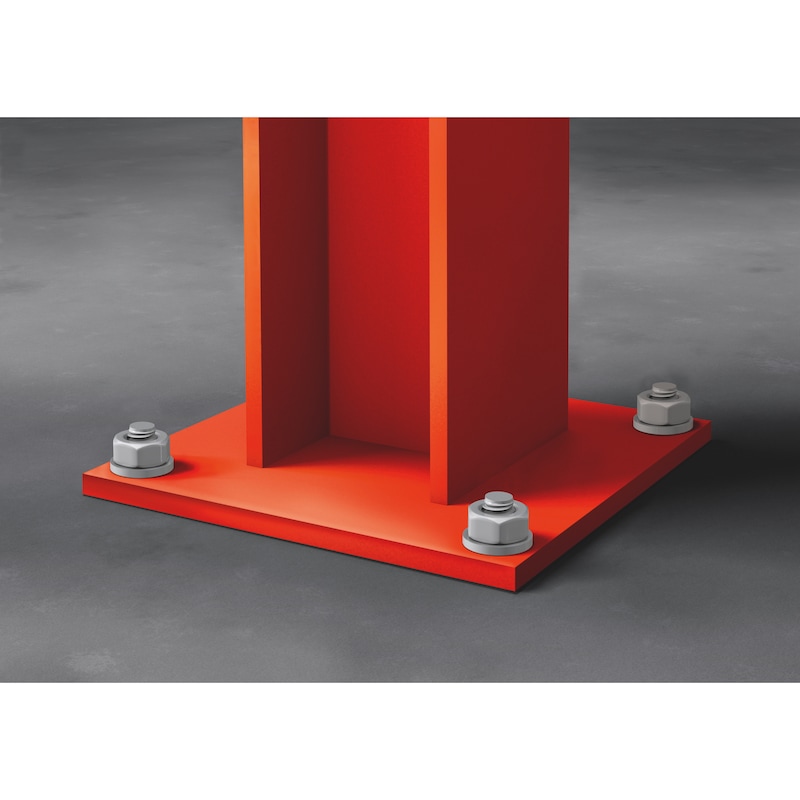

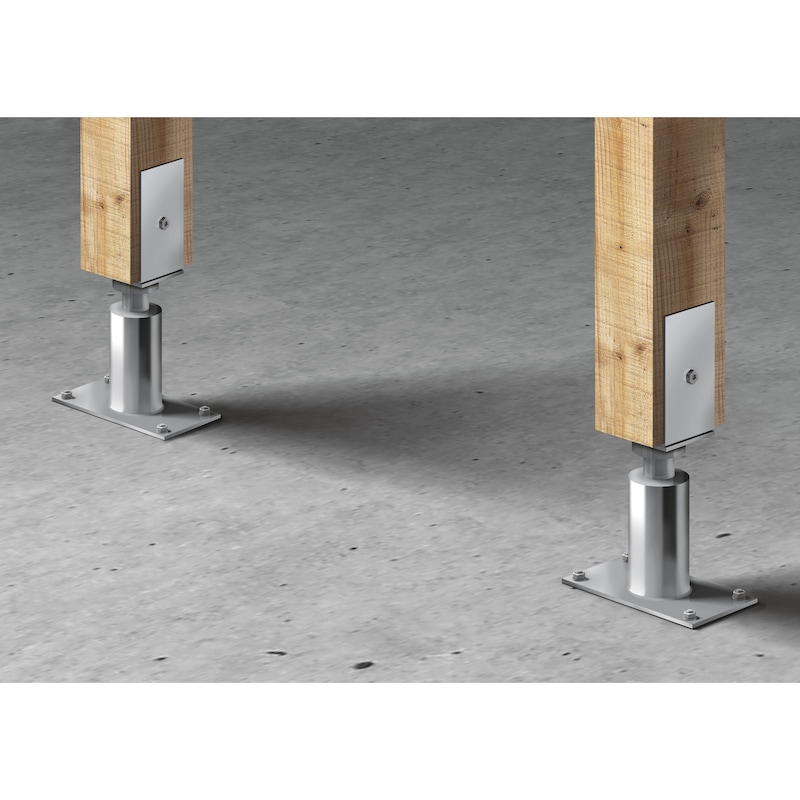

Dieser Bolzenanker ist ein leistungsstarker Schwerlastanker für hohe Lasten in gerissenem und ungerissenem Beton. Dank seiner hohen Tragfähigkeit und der Möglichkeit kleiner Achs- und Randabstände eignet er sich ideal für anspruchsvolle Befestigungsaufgaben im Bau- und Montagebereich. Die praktische Durchsteckmontage ermöglicht eine schnelle und einfache Installation. Der Anker ist unmittelbar nach der Montage belastbar, wodurch Wartezeiten entfallen und Montageprozesse effizienter werden. Die reduzierte Verankerungstiefe minimiert zudem den Bohr- und Zeitaufwand bei der Installation. Typische Einsatzbereiche sind die Befestigung von Metallkonstruktionen, Profilen, Konsolen, Fussplatten, Stützen, Kabeltrassen, Rohrleitungen, Geländern oder Holzkonstruktionen wie Balken. Der verzinkte Stahlanker ist für Anwendungen in trockenen Innenräumen geeignet.
Hinweise
Zugelassen für Einzelbefestigungen in Normalbeton C20/25 bis C50/60 (gerissener und ungerissener Beton) sowie für Anwendungen mit Erdbebenanforderungen C1 und C2.
Technische Daten
- Dübeldurchmesser metrisch: M8
- Dübellänge (l): 75 mm

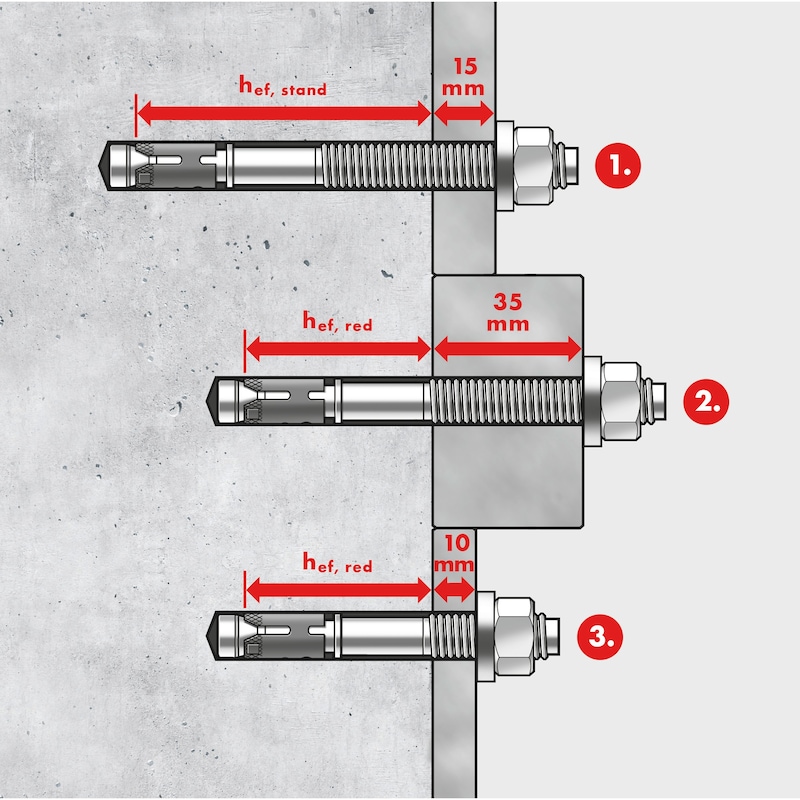

- Befestigungshöhe (t fix): 10 mm
- Befestigungshöhe max. reduziert (t fix red): 21 mm
- Effektive Verankerungstiefe (h ef): 46 mm
- Effektive Verankerungstiefe reduziert (h ef red): 35 mm
- Bohrernenndurchmesser (d0): 8 mm
- Bohrlochtiefe (h 1): 60 mm
- Bohrlochtiefe reduziert (h 1 red): 49 mm
- Durchgangsloch im Bauteil (d f): 9 mm
- Schlüsselweite: 13 mm
- Drehmoment beim Verankern (T inst): 20 Nm
- Werkstoff: Stahl
- Oberfläche: Verzinkt
- Zulassung: ETA-99/0011
Lieferumfang

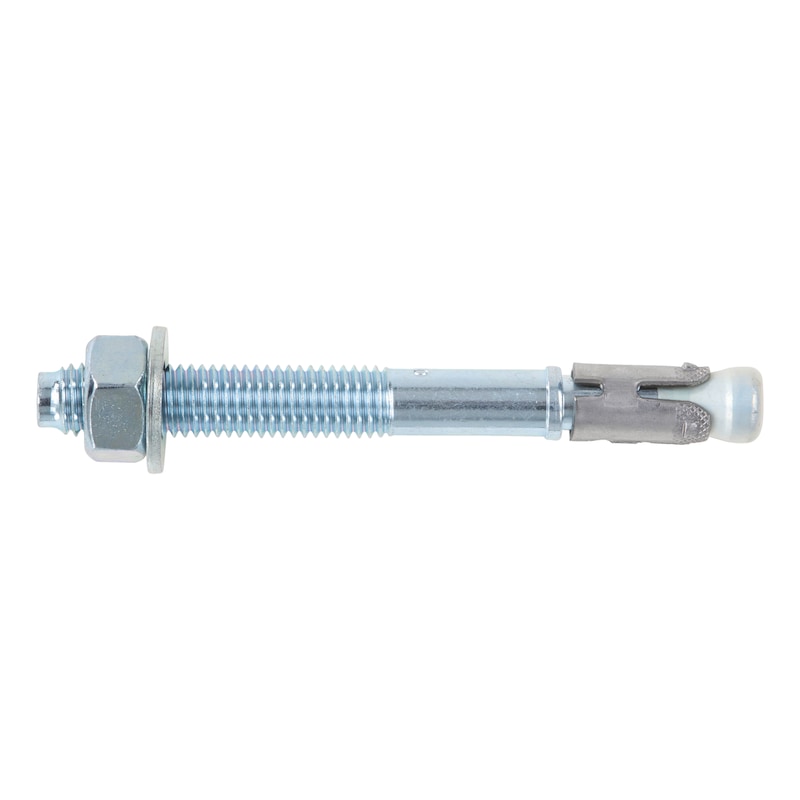

- 1x Fixanker W-FAZ, Stahl verzinkt, M8x10x21/75 mm
