Beschreibung

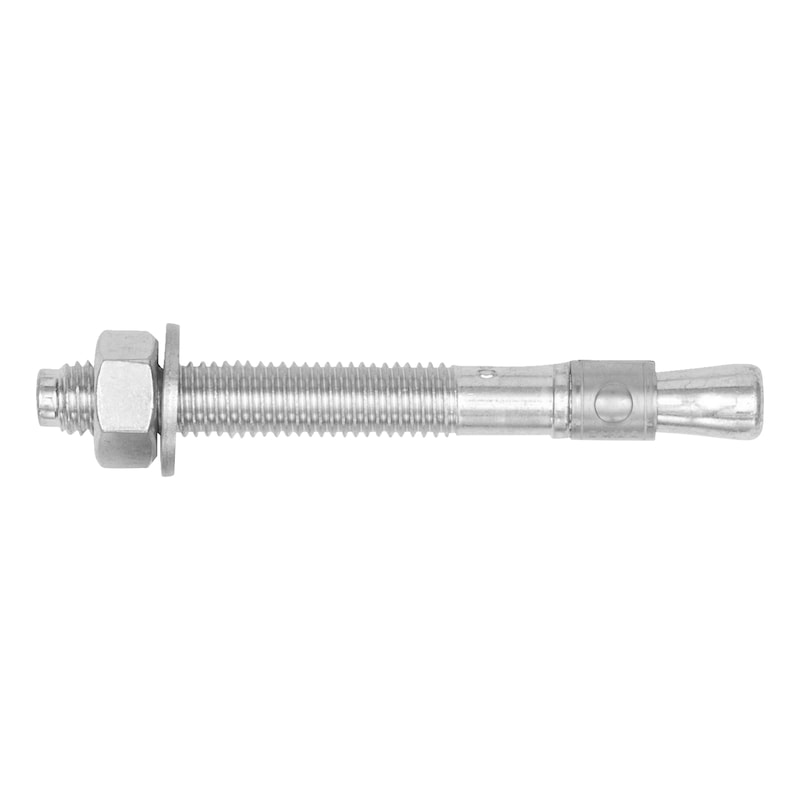

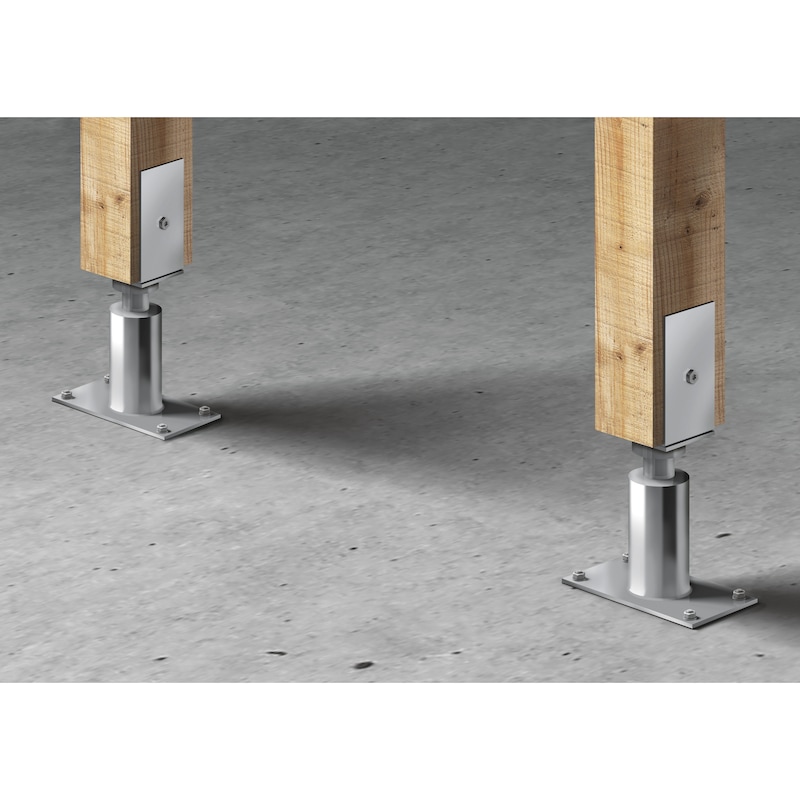

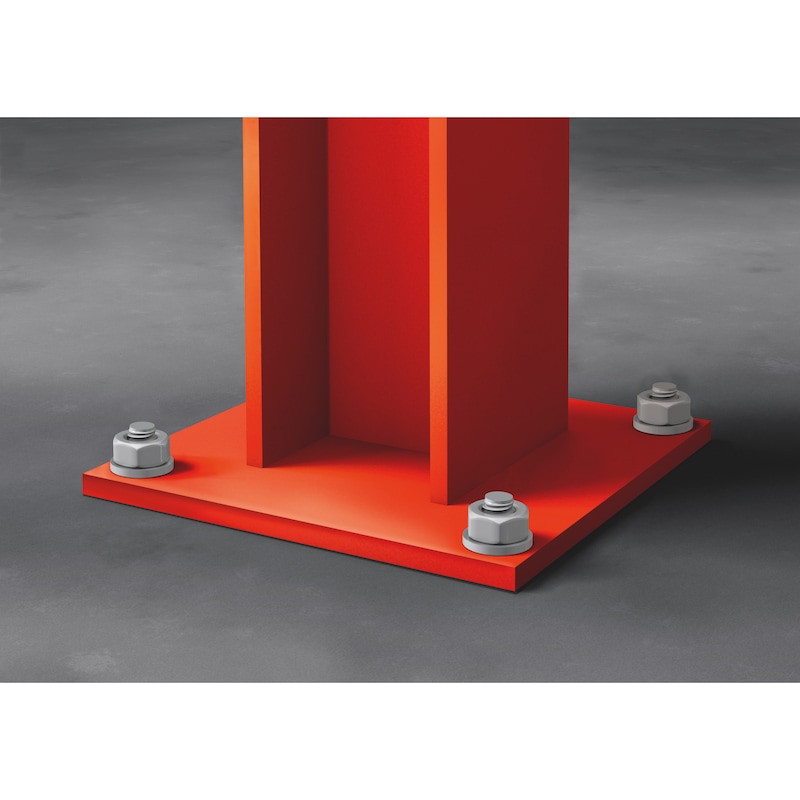

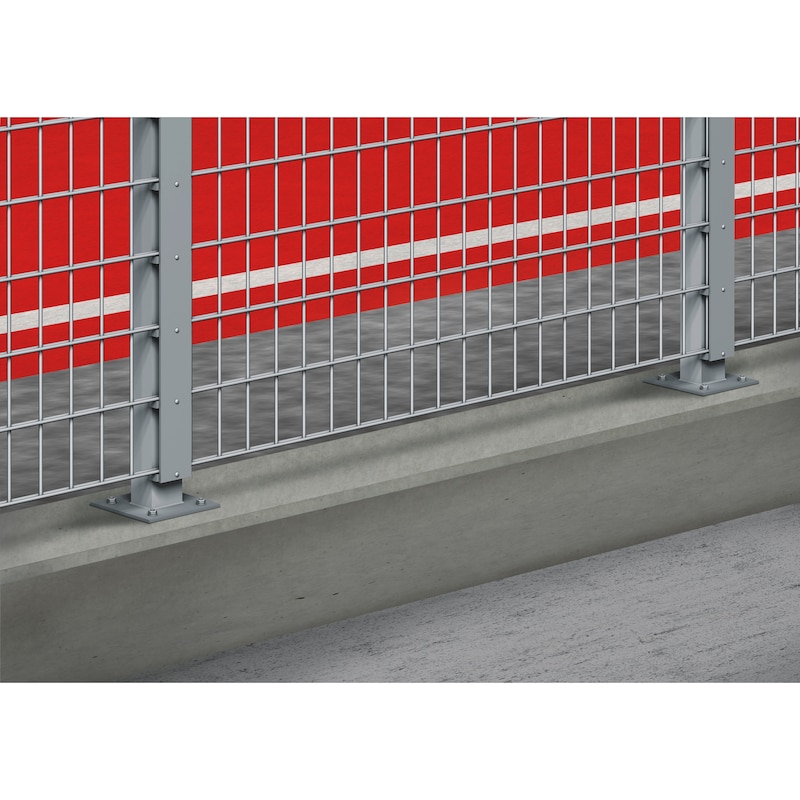

Der Bolzenanker W-FA/S ist ein leistungsstarker Schwerlastanker für Standardbefestigungen in ungerissenem Beton. Durch seine drei möglichen Verankerungstiefen bietet er eine besonders flexible Anwendung und ermöglicht gleichzeitig kleine Achs- und Randabstände. Die praktische Durchsteckmontage sorgt für eine schnelle und zeitsparende Installation. Der Anker eignet sich zur Befestigung von mittelschweren bis schweren Lasten in Beton, beispielsweise für Metallkonstruktionen, Profile, Konsolen, Fussplatten, Kabeltrassen, Rohrleitungen oder Holzkonstruktionen wie Balken und Pfetten. Der aus Stahl gefertigte und galvanisch verzinkte Bolzenanker ist für den Einsatz in trockenen Innenräumen konzipiert. Zugelassen ist der Anker für Einzelbefestigungen in Normalbeton der Klassen C20/25 bis C50/60 sowie für Anwendungen in Beton unter C20/25 oder druckfestem Naturstein ohne Zulassung. Die Europäisch Technische Bewertung ETA-02/0001 bestätigt den Einsatz für statische oder quasistatische Einwirkungen in ungerissenem Beton.
Hinweise
Geeignet für Anwendungen in trockenen Innenräumen. Zugelassen für Einzelbefestigungen in ungerissenem Beton. Bei Anwendungen ausserhalb der Zulassung sind die jeweiligen baulichen Anforderungen zu beachten.
Technische Daten
- Dübeldurchmesser metrisch: M8
- Dübellänge (l): 80 mm
- Werkstoff: Stahl
- Oberfläche: Verzinkt
- Befestigungshöhe (t fix): 15 mm
- Befestigungshöhe max. reduziert (t fix red): 24 mm
- Befestigungshöhe (t fix 2): 24 mm
- Bohrlochtiefe (h 1): 65 mm
- Bohrlochtiefe reduziert (h 1 red): 55 mm
- Bohrlochtiefe (h 1 2): 55 mm
- Effektive Verankerungstiefe (h ef): 44 mm
- Effektive Verankerungstiefe reduziert (h ef red): 35 mm
- Effektive Verankerungstiefe (h ef 2): 35 mm
- Setztiefe (h nom): 56 mm
- Setztiefe (h nom red): 47 mm
- Bohrernenndurchmesser (d0): 8 mm
- Durchgangsloch im Bauteil (d f): 9 mm
- Gewindelänge (L th): 45 mm
- Schlüsselweite: 13 mm
- Drehmoment beim Verankern (T inst): 15 Nm
- Zulassung: ETA-02/0001
Lieferumfang
- 1x Bolzenanker W-FA/S M8 × 80 verzinkt
